工頻耐壓試驗試驗方法 工頻耐壓試驗試驗方法

來源:揚州金力電氣   添加時間:2024-03-04 10:22:38   瀏覽次數:851

工頻耐壓試驗試驗方法 工頻耐壓試驗試驗方法


  1)用工頻耐壓試驗裝置對變壓器進行工頻耐壓試驗,容量應足夠,波形應是正弦波,頻率應是工頻。


  2)試驗電壓按出廠試驗電壓值的0.85倍,時間60s。


  3)升壓必須從零開始,升壓速度在40%試驗電壓內不受限制,其后應按每秒3%的試驗電壓均勻升壓。


  4)交流耐壓前后應測量絕緣電阻和吸收比,兩次測量結果不應有明顯差別。


  5)非被試線圈需短路接地,并接入保護電阻和球隙,直接在高壓側測量


  6)加壓側三相與中性點短接

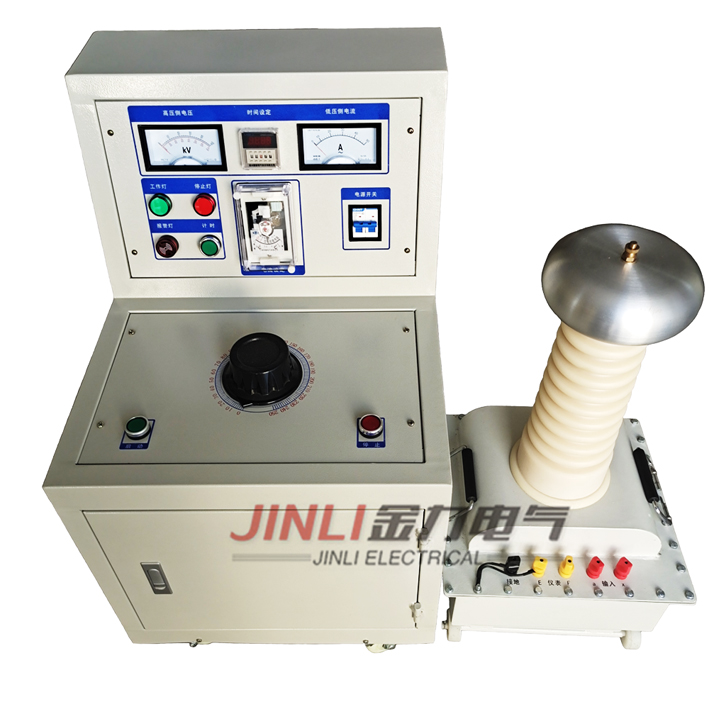

工頻耐壓試驗裝置


  工頻耐壓試驗AQ措施及注意事項


  1)此項試驗屬破壞性試驗,必須在其它絕緣試驗完成后進行。


  2)變壓器應充滿合格的絕緣油,靜置時間應大于24h,才能進行試驗。


  3)接線必須正確,加壓前應仔細進行檢查,保持足夠的AQ距離,調壓器回零,并進行空升,調節球隙放電電壓。


  4)試驗可根據試驗回路的電流表、電壓表的突然變化,控制回路過流繼電器的動作,被試品放電或擊穿的聲音進行判斷。


  5)如試驗中發生放電或擊穿時,應立即降壓,查明故障部位。


  工頻耐壓試驗試驗標準


  1)被試設備一般經過交流耐壓試驗,在規定的持續時間內不發生擊穿,耐壓前后絕緣電阻不降低30%,取耐壓前后油樣做色譜分析正常,則認為合格:反之,則認為不合格。

  2)在試驗過程中,若空氣濕度、溫度或表面臟污等的影響,僅引起表面滑閃放電或空氣放電,應經過清潔和干燥等處理后重新試驗:如由于瓷件表面鈾層損傷或老化等引起放電(如加壓后表面出現局部紅火),則認為不合格。

  3)電流表指示突然上升或下降,有可能是變壓器被擊穿。

  4)在升壓階段或持續時間階段,如發生清脆響亮的“當、當”放電聲音,象用金屬物撞擊油箱的聲音,這是由于油隙距離不夠或是電場畸變引起絕緣結構擊穿,此時伴有放電聲,電流表指示發生突變。當重復進行試驗時,放電電壓下降不明顯。如有較小的“當、當”放電聲音,表計擺動不大,在重復試驗時放電現象消失,往往是由于油中有氣泡。

  5)如變壓器內部有炒豆般的放電聲,而電流表指示穩定,這可能是由于懸浮的金屬件對地放電。
