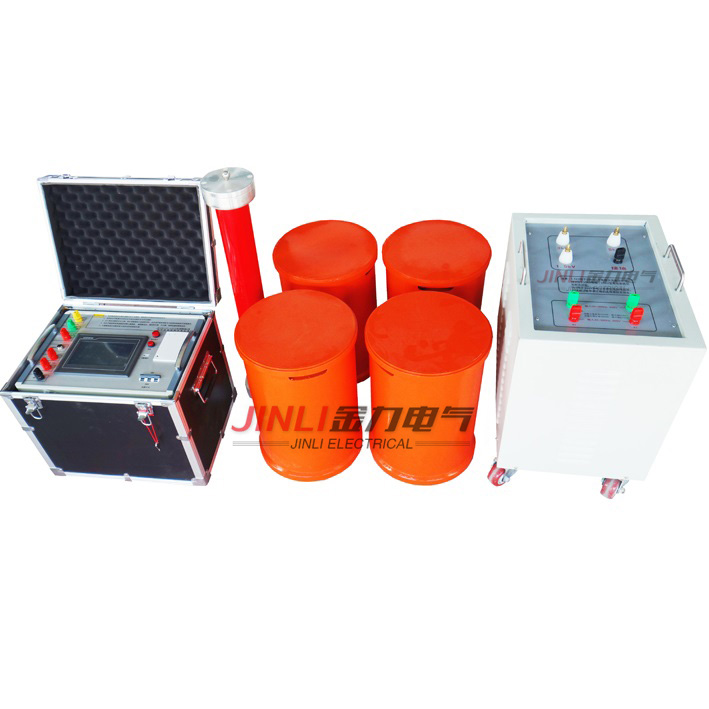

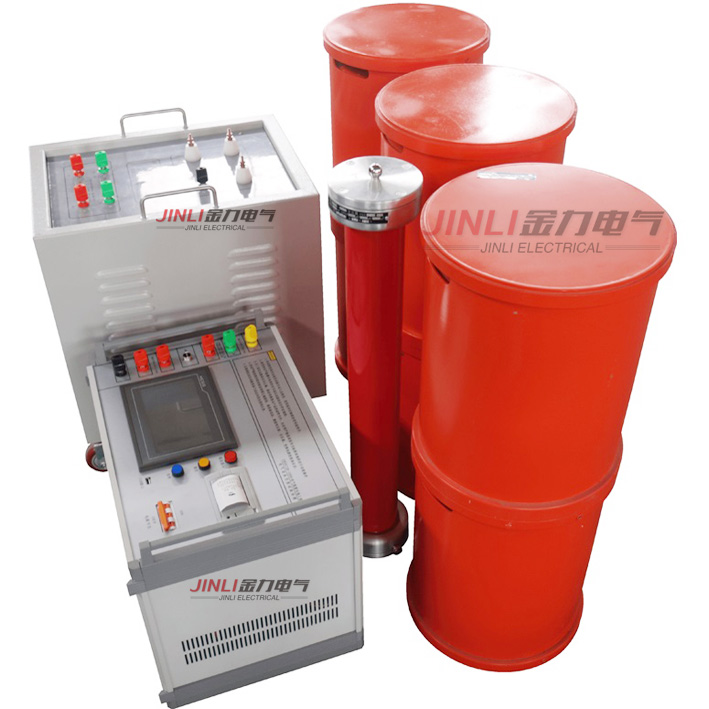

電力系統應用和特性中的變頻串聯諧振測試儀
串聯諧振在電力系統中的優點:
1、所需電源容量大大降低。串聯諧振電源利用諧振電抗器與被試品電容器的諧振,產生高壓大電流。在整個系統中,電源只需提供系統中耗電的部分即可。因此,測試所需的功率僅為測試容量的 1/Q。
2、設備的重量和體積大大減小。在串聯諧振電源中,不僅省去了笨重的大功率調壓裝置和普通的大功率工頻測試變壓器,而且諧振勵磁電源只需測試1/Q的容量。系統重量和體積大大減小,一般為普通測試裝置的1/3-1/5。
3、改善輸出電壓的波形。諧振電源為諧振濾波電路,可以改善輸出電壓的波形失真,獲得良好的正弦波形,有效防止樣品的諧波擊穿被意外擊穿。
4、防止大短路電流燒毀故障點。在串聯諧振狀態下,當試樣絕緣薄弱點被擊穿時,電路立即失諧,回路電流迅速下降到正常試驗電流的1/Q。并聯諧振或試驗 當變壓器法用于耐壓試驗時,擊穿電流立即上升幾十倍。兩者相比,短路電流與擊穿電流相差數百倍。因此,串聯諧振可以有效地找到絕緣薄弱點,而不會出現大的短路。當前燒毀故障點的擔憂。
5、不會有恢復過電壓。當樣品擊穿時,由于失去諧振條件,高壓立即消失,電弧立即熄滅,長時間恢復電壓重新建立。很容易再次達到閃光電壓。在斷電之前,這個電壓的恢復過程是一個能量積累的間歇性振蕩過程,這個過程較長,不會出現恢復過電壓。
變頻串聯諧振試驗裝置的主要功能及其技術特點:
1、設備具有過壓、過流、零啟動、系統失諧(閃爍)等保護功能,可根據用戶需要設置過壓、過流保護值。當樣品閃動時,可記錄閃動保護動作。用于測試分析的閃光電壓值。
2、設備具有輸出電壓波形顯示和波形分析功能。
3、整機重量很輕,zui大不超過60Kg,方便現場使用。
4、設備具有四種工作模式,方便用戶根據現場情況靈活選擇,提高測試速度。工作模式:全自動模式、手動模式、自動調諧手動升壓模式、手動調諧自動升壓模式。
5、可以存儲和打印數據,存儲的數據編號可以是英文字母,也可以是數字或兩者兼有,方便用戶識別。
6、可以測試測試能力。
7、具有不接地提醒功能。
8、設備自動掃頻時,頻率起點可在規定范圍內任意設定,掃頻方向可上下選擇。
9、幫助菜單可在當地法規和測試接線圖中找到。
10、采用DSP平臺技術,可根據用戶需要輕松增減和升級,也使人機交互界面更加人性化。
11、ZY數字波形發生器穩定時不占用CPU資源,使系統更加穩定。
12、采用調頻技術,不僅可以通過調制方式在50Hz±1Hz的條件下產生共振,還可以通過調頻的方式準確找到50Hz±1Hz條件下的共振點,使系統保持zui高Q值價值。并嚴格保證工頻試驗要求,保證發電機等昂貴設備試驗的真實性。
