變頻串聯諧振操作需要注意什么

來源:揚州金力電氣   添加時間:2024-04-12 10:42:29   瀏覽次數:741

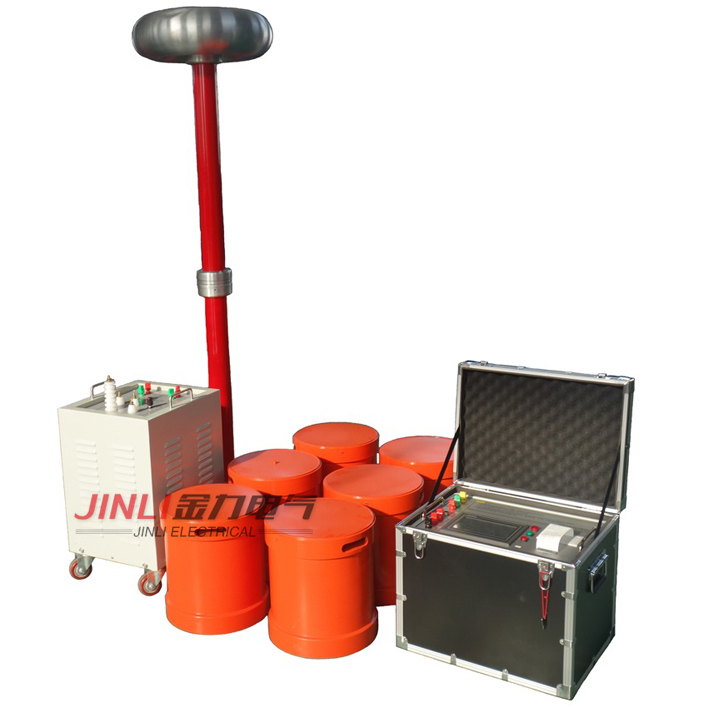

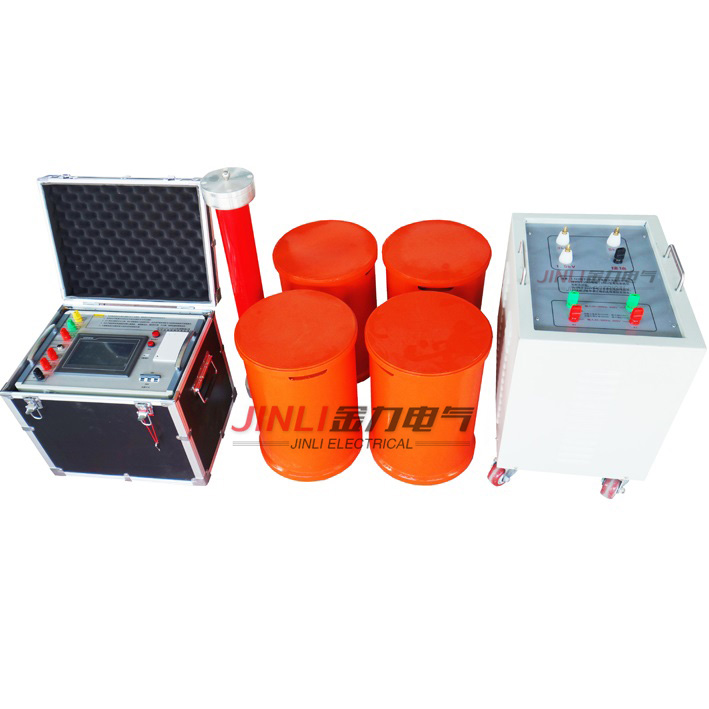

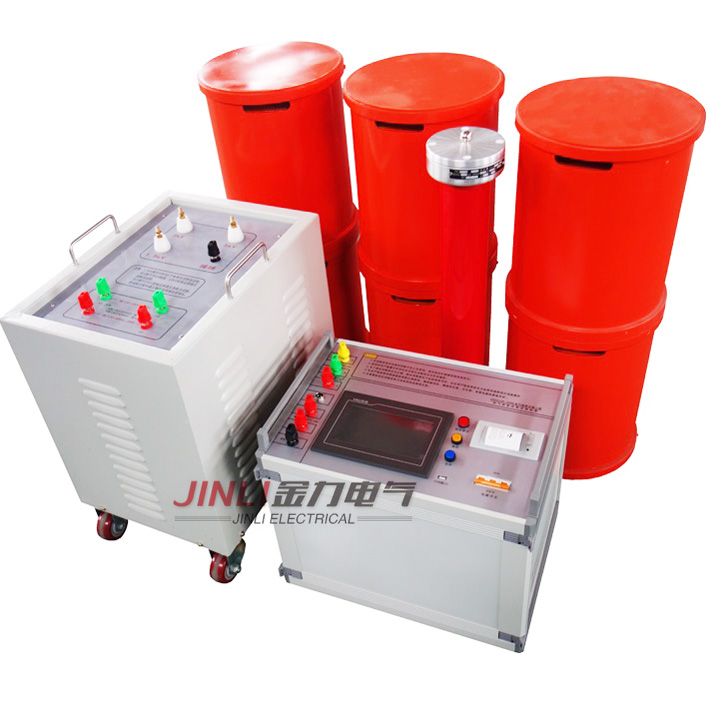

變頻串聯諧振操作需要注意什么


  1、勵磁變壓器接線注意事項:

                               (1)10 kV電纜的耐壓裝置,勵磁變壓器一般連接到低端;

                               (2)10 kV和35 kV電纜的耐壓裝置與10 kV電纜耐壓勵磁變壓器的低端連接,35 KV電纜的高端與高端相連;

                               (3)10 kV、35 kV和110 kV電纜耐壓裝置:10 kV、35 kV電纜耐壓勵磁變壓器連接低端,110 kV電纜耐壓勵磁變壓器連接到高端。


  2、電抗器和電容器分壓器接線注意事項:對于短電纜,至少有兩個電抗器串聯連接,不論電壓如何,以確保回路能夠共振。


  3、勵磁變接線注意事項:(1)電動機耐壓裝置,一般為勵磁變低端;

                           (2)電動機及電纜耐壓裝置,電纜低端耐壓勵磁變,電動機耐電壓勵磁變壓器高端;

                           (3)電動機一般耐電壓諧振裝置。低壓電容電纜。


  4、勵磁變壓器接線注意事項:(1)對于開關、GIS、變壓器耐壓裝置,勵磁變壓器輸出電壓一般較高。

                               (2)用于開關,GIS耐壓裝置,高端勵磁變壓器,變壓器電壓勵磁變壓器連接低端。

                               (3)改造后的諧振裝置通常與短、長度電纜兼容,勵磁變壓器連接低端。


  5、電抗器接線注意事項: (1)用于開關及較低電容量的試品交流耐壓試驗時,需要將所有電抗器串聯在高壓回路中,可以確保諧振,

                            (2)當用于GIS、變壓器的切換和耐壓時,需要串聯連接電抗器,電抗器串聯數量根據實際試驗電壓確定。


  6、一般說明:

                 (1)串聯諧振試驗設備應由高壓試驗專業人員使用。使用前,應仔細閱讀說明書并反復培訓,

                  ( 2 ) 經營人不得少于2人。使用時應嚴格遵守機組高壓試驗的AQ操作規程,

                 (3)為了保證試驗的AQ,除了熟悉產品規范外,還必須嚴格按照國家有關標準和法規進行試驗操作,

                 (4)連接不應連接錯誤,否則可能損壞試驗裝置,

                 (5)使用時,輸出電壓高或超高。必須可靠接地,注意操作AQ
