串并聯諧振變換器的技術介紹

來源:揚州金力電氣   添加時間:2024-04-19 09:25:48   瀏覽次數:737

串并聯諧振變換器的技術介紹


  諧振網絡通常由多個無源電感或電容組成,由于元件個數和連接方式上的差異。常見實用的諧振變換器拓撲結構大致分為兩類:一類是負載諧振型,另一類是開關諧振型。負載諧振型變換器是一種較早提出的結構,注重電源電壓轉換比特性的改善。按照諧振元件的諧振方式可分為串聯諧振(也稱為串聯諧振試驗裝置)變換器、并聯諧振變換器以及兩者結合產生的串并聯諧振變換器。


  串聯諧振:由于是串聯分壓方式,其直流增益總是小于1,類似BUCK變換器。輕載時為穩住輸出電壓,必須提高開關頻率,在輕載或空載的情況下,輸出電壓不可調,輸入電壓升高使系統的工作頻率將越來越高于諧振頻率。而諧振頻率增加,諧振腔的阻抗也隨之增加,這就是說越來越多的能量在諧振腔內循環而不傳遞到副邊輸出;但在負載串聯諧振中,流過功率器件的電流隨著負載變輕而減小,使通態損耗減小。


  并聯諧振:輸出端可以開路但不能短路,會損壞諧振電容,并且過大的原邊回路電流對開關器件及電源都會產生沖擊;輕載時,不需通過大幅改變頻率來穩住輸出電壓。與串聯諧振相比變換器工作范圍更大,可工作至空載;當輕載時輸入電流變化不大,開關管的通態損耗相對固定。在輕載時的效率比較低,較為適合工作于額定功率處負載相對恒定的場合。

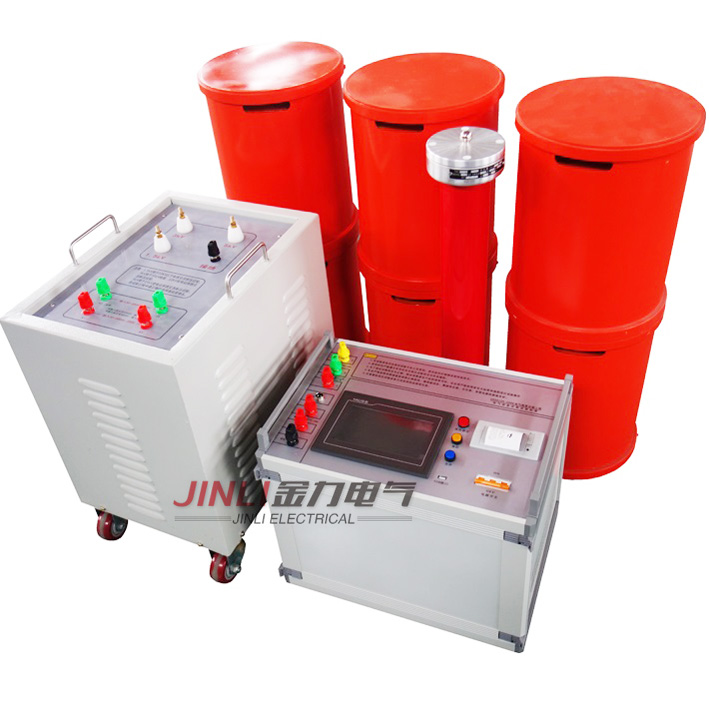

揚州金力電氣有限公司專業提供的“變頻串聯諧振試驗裝置”質量可靠、規格齊全,揚州金力電氣有限公司不僅具有專業的技術水平,更有良好的售后服務和優質的解決方案!


  傳統的 LC 串聯諧振開關電源為了實現小型化,被迫提高其工作頻率,以減小濾波電感和開關變壓器的體積,但頻率的提高卻使開關損耗增加而效率下降,且開關噪聲變大。


  LLC串聯諧振變換器主要采用電流諧振、只在開關從 ON 到 0FF 及 OFF 到 ON 期間是電壓諧振。其開關波形為正弦波,因而在給開關元件加上電壓時,不會流過大電流;而且利用開關元件的寄生電容實現零電壓開關 (ZVS) ,可制成高頻、gaoxiao及噪聲極低的變換器。


揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家!
