電纜故障測試儀使用操作方法

來源:揚州金力電氣   添加時間:2024-06-24 08:38:03   瀏覽次數:605

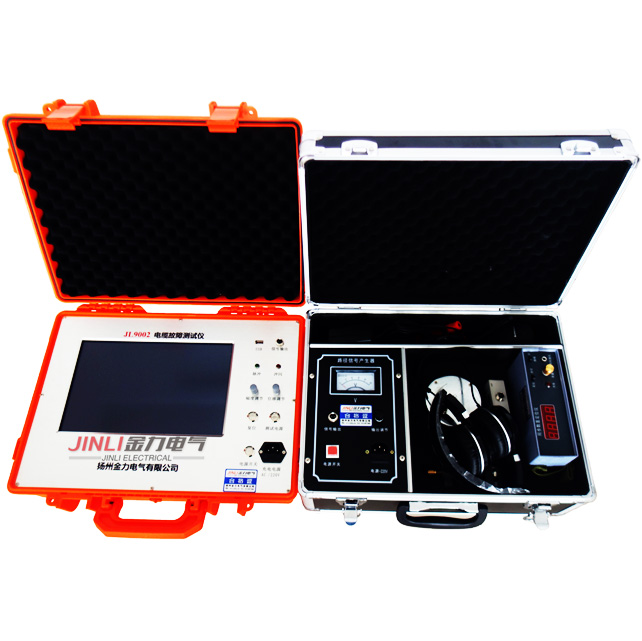

電纜故障測試儀使用操作方法


在我們做高壓電纜試驗中,如果發生故障就會造成短路,影響輸電工作,因此需要及時找到故障點然后進行排除,這個時候,我們就需要用到電纜故障測試儀這款儀器,因其具有速度快而且準確度高等特點,深受電力工作者的歡迎,那么電纜故障測試儀是怎么使用的呢?使用方法有哪些?今天小編就給大家詳細介紹一下這款儀器的正確使用方法。


電纜故障測試儀主要用的是沖閃法,主要用于測試高阻泄露性故障,對其他的企業類型沒有高低阻故障也可以用沖閃法測試,電纜故障測試儀以微機處理為核心,控制信號的發射,接收以及數字化處理的一個過程,數據的采集,存儲,圖形比較,這些都可以用測試儀完成,當儀器處于閃絡觸發方式時,故障點瞬間擊穿放電形成的閃絡回路,是隨機的單次瞬態波形,采用數字存儲技術,將輸入的模態模擬信號實時的轉換為數字信號,存儲在高速存儲器當中,經cpu處理器處理后,送至LCD顯示控制回路,變為時序點陣信息,在屏幕上面顯示當前采樣的波形參數。


在使用設備的時候,調整幅度電位器,從新采樣, 當0.2us脈寬輸入幅度為反射波時,選擇2us脈沖測試。

為了進行比較,可以對故障相位和其他良好相位進行兩次采樣。 選擇單波形或雙波形顯示,用1/2鍵改變操作區域,選擇電流波形1或2。


采樣后,移動光校準點,再將光標移動到波形反射點,此時屏幕上面顯示的長度為電纜全長,對于短的電纜,要測量終端短路的總長度,將終端反射改為負脈沖,當光標固定時,光標的起點為發射正脈沖上升沿和基線交點的終端開路電纜,用反射正脈沖上升沿和基線交點確定光標終點。


如果設置了“高壓閃絡法”,點擊“采樣”鍵后,儀器進入“采樣”等待狀態。當發生高壓閃絡時,儀器將自動在屏幕上顯示采樣箱采集到的信號,并自動進入“采樣”等待狀態,準備好采集下一個高壓閃絡信號,如果波形觀察方便,點擊“取消采樣”,即可進行微調操作,測量故障距離。


上面就是今日小編跟大家介紹有關電纜故障測試儀操作方法的相關知識哦,可以關注我們,后期會給大家介紹更多的產品相關的知識和內容。
