介質損耗測試儀
您的位置:首頁 > 產品中心 > 介質損耗測試儀

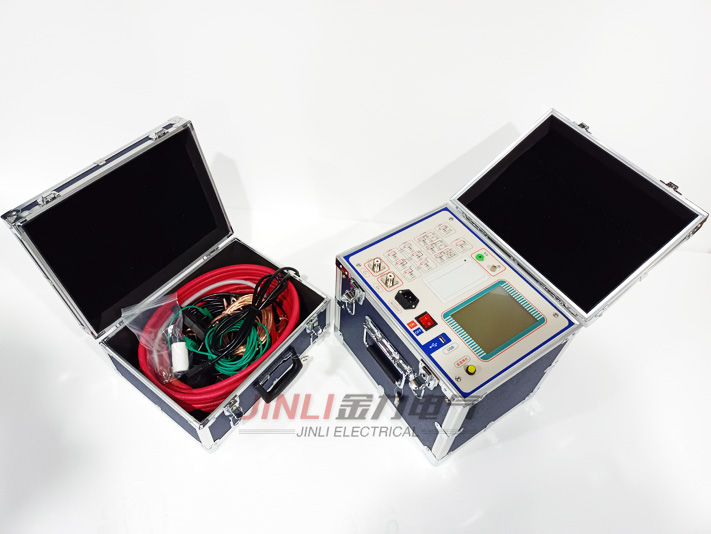

JL3002異頻介質損耗測試儀

添加時間:2022-01-18 09:21:26   瀏覽次數:2205

產品簡介:

JL3002異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

產品特性:

◆ 超大液晶中文顯示

操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。

◆ 海量存儲數據

儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。

◆ 科學先進的數據管理

儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。

◆ 多種測試模式

儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓情況下可以做高電壓(大于10kV)介質損耗。

◆ CVT測試一步到位

該儀器還可以測試全密封的CVT(電容式電壓互感器)C1、C2的介損和電容量,實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。

◆ 不拆高壓引線測量CVT

儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。

◆ CVT反接屏蔽法測量C0

儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。

◆ 高速采樣信號

儀器內部的逆變器和采樣電路全部由數字化控制,輸出電壓連續可調。

◆ LCR全自動測量

全自動電感、電容、電阻測量,角度顯示。

◆ 多重保護AQ可靠

JL3002異頻介質損耗測試儀具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施,保證了儀器AQ、可靠。儀器還具備設置接地檢測功能,確保不接地設備不允許操作啟動測試。

產品參數:

1

使用條件

-15℃∽40℃

RH<80%

2

抗干擾原理

變頻法

3

電    源

AC 220V±10%

允許發電機

4

高壓輸出

0.5KV∽10KV

每隔0.1kV

精    度

2%

zui大電流

200mA

容    量

2000VA

5

自激電源

AC 0V∽50V/15A

單  頻   50.0HZ、60.0HZ

自動雙變頻

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5HZ

6

分 辨 率

tgδ: 0.001%

Cx: 0.001pF

7

精    度

△tgδ:±(讀數*1.0%+0.040%)

△C x :±(讀數*1.0%+1.00PF)

8

測量范圍

tgδ

無限制

C x

15pF < Cx < 300nF

10KV

Cx < 60  nF

5KV

Cx < 150 nF

1KV

Cx < 300 nF

CVT測試

Cx < 300 nF

9

LCR測量范圍

電感L>20H(2kV)

電阻R>10KΩ(2kV)

LCR測量精度

1%

角度分辨率

0.01

10

CVT變比范圍

10∽10000

CVT變比精度

1%

CVT變比分辨率

0.01

11

外型尺寸(主機(mm)

350(L)×270(W)×315(H)

外型尺寸(附件)(mm)

350(L)×270(W)×160(H)

12

存儲器大小

200 組 支持U盤數據存儲

13

重量(主機)

22.75Kg

重量(附件箱)

5.25Kg

產品選型:


正接法

反接法

CVT

自激法

C1C2

同時測量

外接

標準

外接

高壓

CVT

變比測試

正反接

同時測試

LCR全自動測試

多通道

測試

絕緣電阻

測試

USB

電腦控制

U盤

存儲

英文版

JL3001











JL3002



JL3003


JL3004


JL3005
