互感器測試設備
您的位置:首頁 > 產品中心 > 互感器測試設備

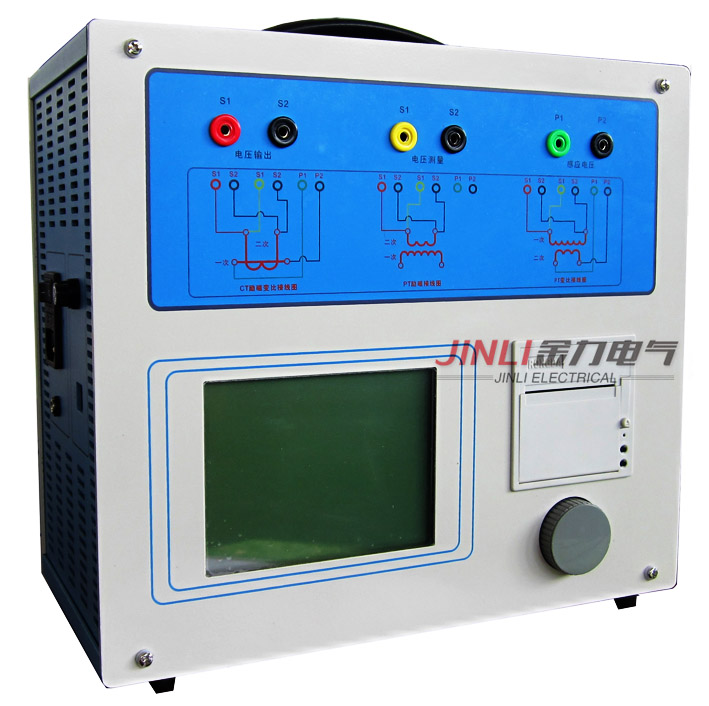

CTP-1000變頻互感器綜合測試儀

添加時間:2022-01-18 12:37:50   瀏覽次數:5092

產品簡介:

CTP-1000變頻互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的系列互感器多功能全自動綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于先進水平,是電力行業用于互感器的專業測試儀器。

產品特性:

◆ 功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

◆ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

◆ 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。

◆ 基于先進的低頻法測試原理,能應對拐點高達30KV的CT測試。

◆ 界面友好美觀,全中文圖形界面。

◆ 裝置可存儲2000組測試數據,掉電不丟失。試驗完畢后用U盤存入PC機,用軟件進行數據分析,并生成WORD報告。

◆ 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。

◆ 易于攜帶,裝置重量<9kg。

產品參數:

測試用途

保護類CT、計量類CT、保護類PT

輸出

0~180Vrms,12Arms,36A(峰值)

電壓測量精度

±0.2%

CT變比

測量

范圍

1~40000

精度

±0.2%

PT變比

測量

范圍

1~40000

精度

±0.2%

相位測量

精度

±3min

分辨率

0.3min

二次繞組電阻測量

范圍

0~300Ω

精度

1%±1mΩ

交流負載測量

范圍

0~1000VA

精度

1%±0.1VA

大電流輸出

150A

輸入電源電壓

AC220V±10%,50Hz

工作環境

溫度:-10οC~50οC,  濕度:≤90%

尺寸、重量

尺寸:340mm×296mm×174mm,重量<9kg

注:變頻互感器綜合測試儀可外接選配件升流器輸出150A電流進行升流試驗,以滿足客戶需要通流試驗的要求。
