產品簡介：

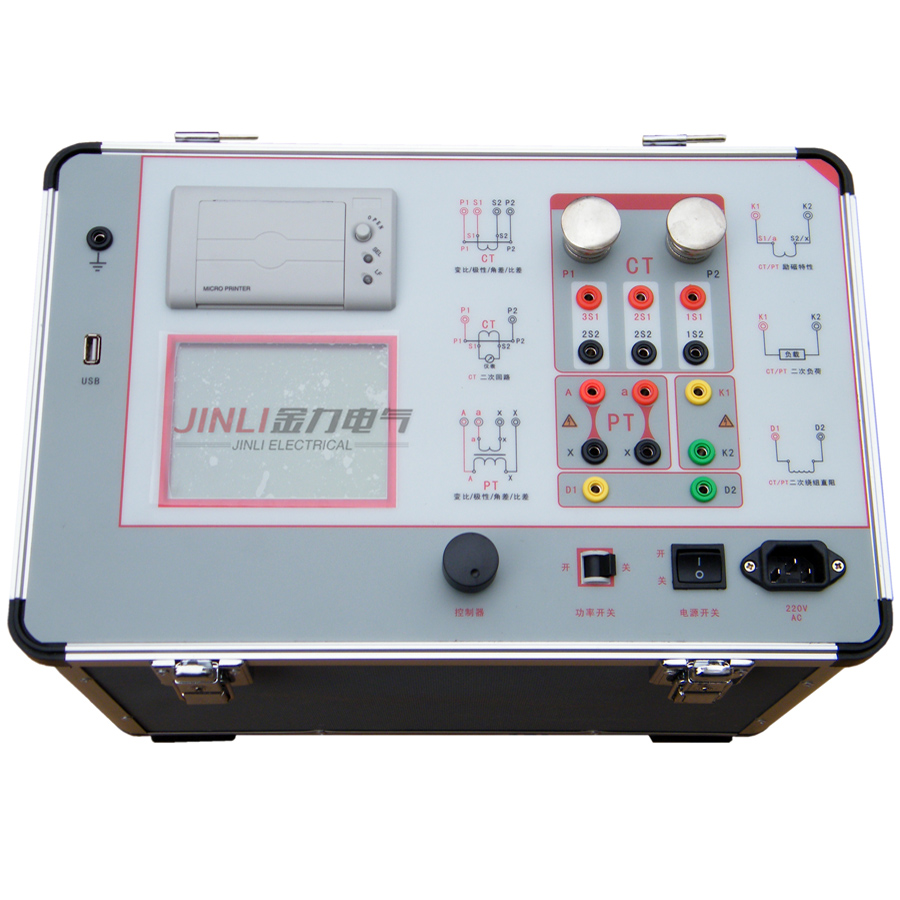

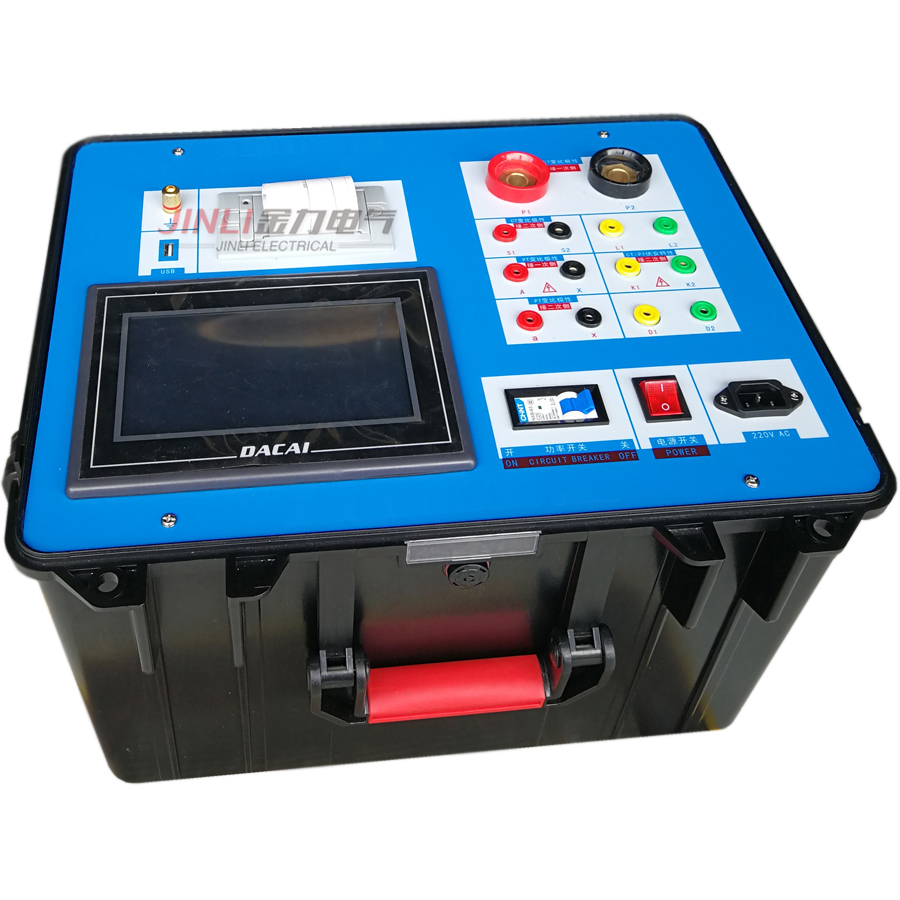

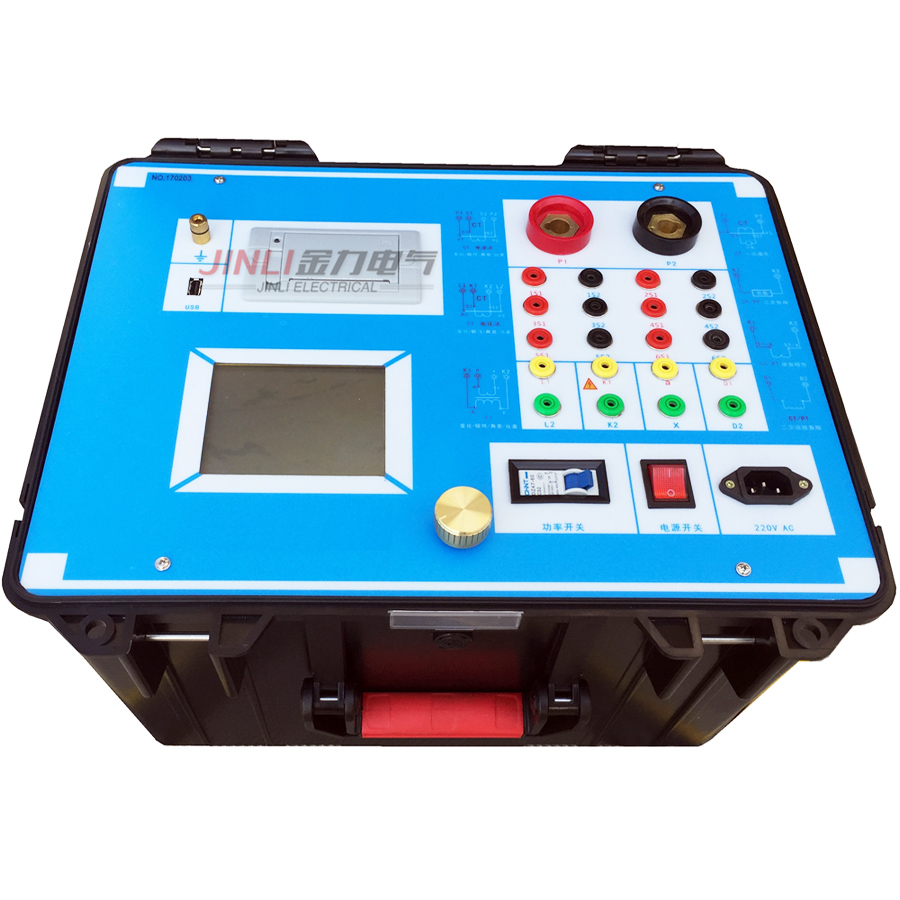

JL4002F3型（全功能3路）互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準 GB 1207-2006、GB 1208-2006
產品特性：
◆ 支持檢測CT和PT
◆ 可同時檢測3組CT測試，一次完成，操作簡單.
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
◆ 小巧輕便≤22Kg，非常利于現場測試.
主要測試功能：
CT（保護類、計量類） | PT |
? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線 | ? 變比測量 |
? 同時檢測3組變比測量 | ? 極性判斷 |
? 比差測量 | ? 比差測量 |
? 相位（角差）測量 | ? 相位（角差）測量 |
? 極性判斷 | ? 交流耐壓測試 |
? 一次通流測試 | ? 二次負荷測試 |
? 交流耐壓測試 | ? 二次繞組測試 |
? 二次負荷測試 | ? 鐵心退磁 |
?二次繞組測試 | |
? 鐵心退磁 |
主要技術參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500Vrms， 5Arms（20A峰值） | |
大電流輸出 | 0～600A | |
勵磁測試精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～1000VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
角差 | 精度 | ±4min |
比差 | 精度 | ≤0.05% |
CT 變比測量 | 范圍 | 5～25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 1KV～500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg | |
