運行線路測試類
您的位置:首頁 > 產品中心 > 運行線路測試類

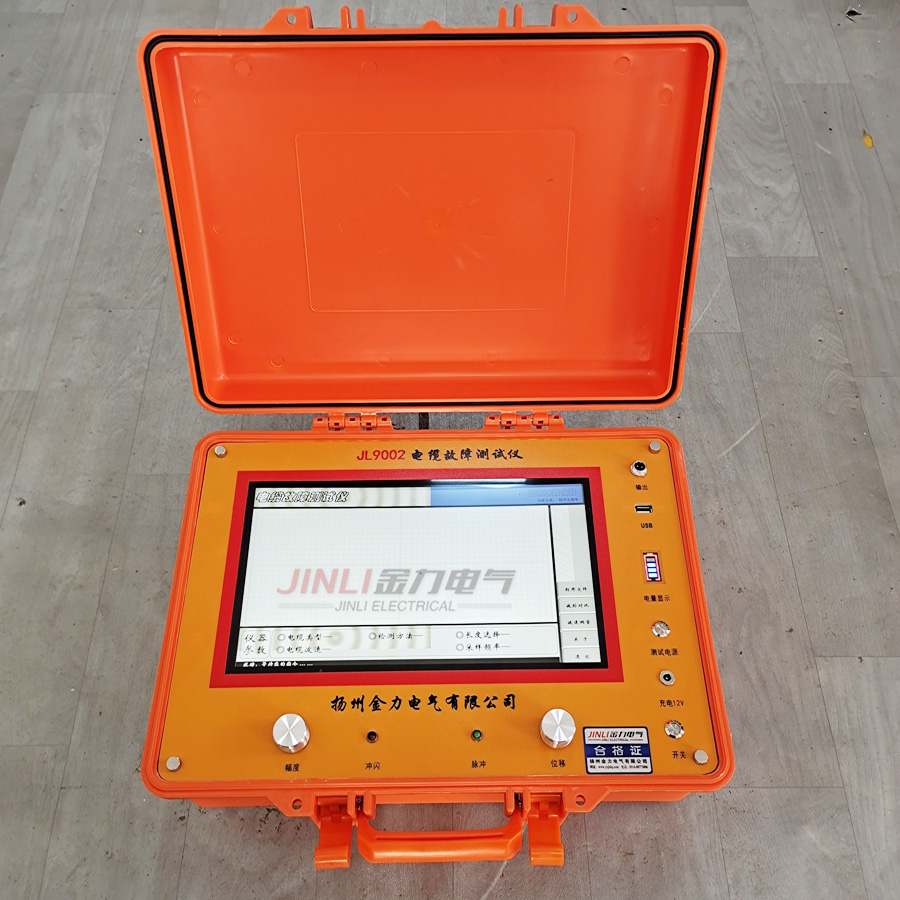

JL9002電纜故障測試儀

添加時間:2024-05-17 16:38:16   瀏覽次數:4409

產品簡介:

JL9002電纜故障測試儀,可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障,低阻、短路性故障及斷路故障。

JL9002電纜故障測試儀采用箱式結構,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。

JL9002電纜故障測試儀具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。

產品參數:

◆ 測試方法,低壓脈沖法、高壓閃絡法。

◆ 測試距離:低壓脈沖法時,zui大測試距離16Km;高壓閃絡法時,zui大測試距離不小于15Km。

◆ 系統測試精度:小于20cm。

◆ 脈沖幅度:  負載阻抗在50Ω時不小于250Vpp。

◆ 脈沖寬度:  0.2μs、2μs、4μs三種。

◆ 采樣頻率:  48MHz、24MHz、12MHz、6MHz。

◆ 系統定點誤差:主機測量結果再配合數顯同步定點儀測量,誤差為零。讀數分辨率:  1m

◆ 預置了4種電纜介質的電波傳播速度:油浸紙:160m/μs;交聯聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非動力電纜的電波傳播速度的設置(自選介質)。對于其它非動力電纜,利用本機的測速功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。

◆ 采樣方式:電流取樣法。

◆ 工作條件: 溫度-10  +45oC,相對濕度 90%。

◆ 體積:430×300×190mm。

◆ 重量:約10kg。

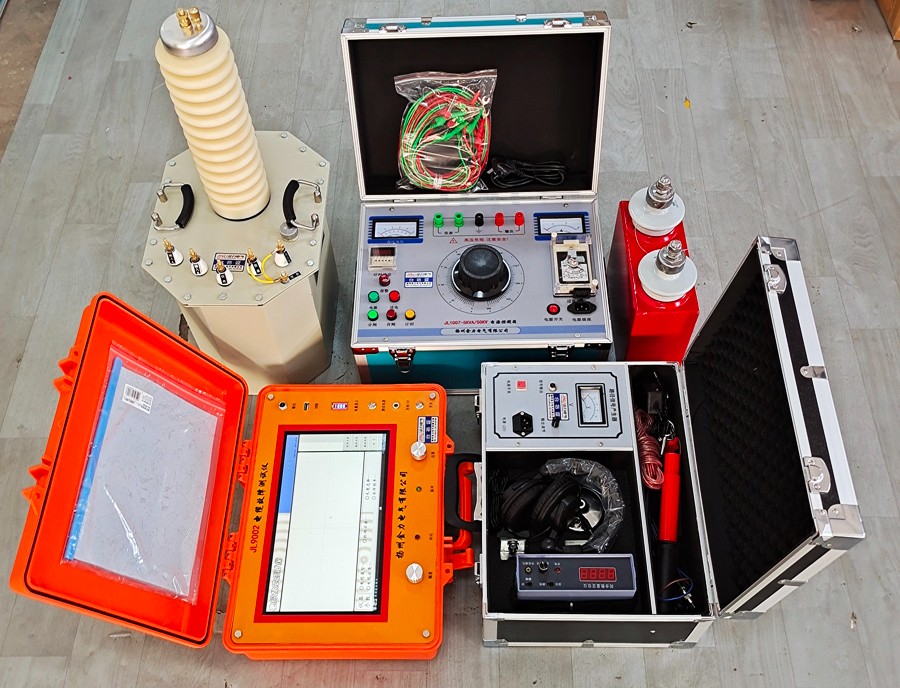

儀器的配置:

◆ 電纜故障測試儀(主機)                                      1臺

◆ 數顯同步定點儀(含耳機、探頭)                      1臺

◆ 路徑信號發生器                                                      1臺

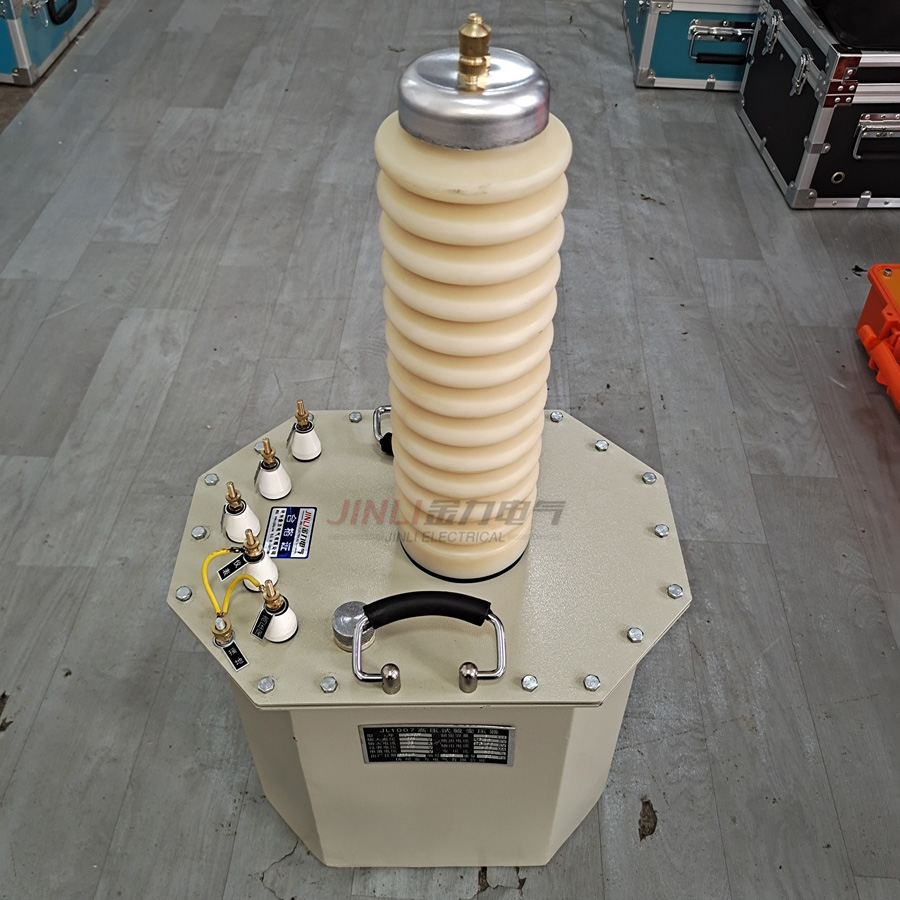

JL1007-3KVA/50KV(交直流)試驗變壓器        1臺 (選配)

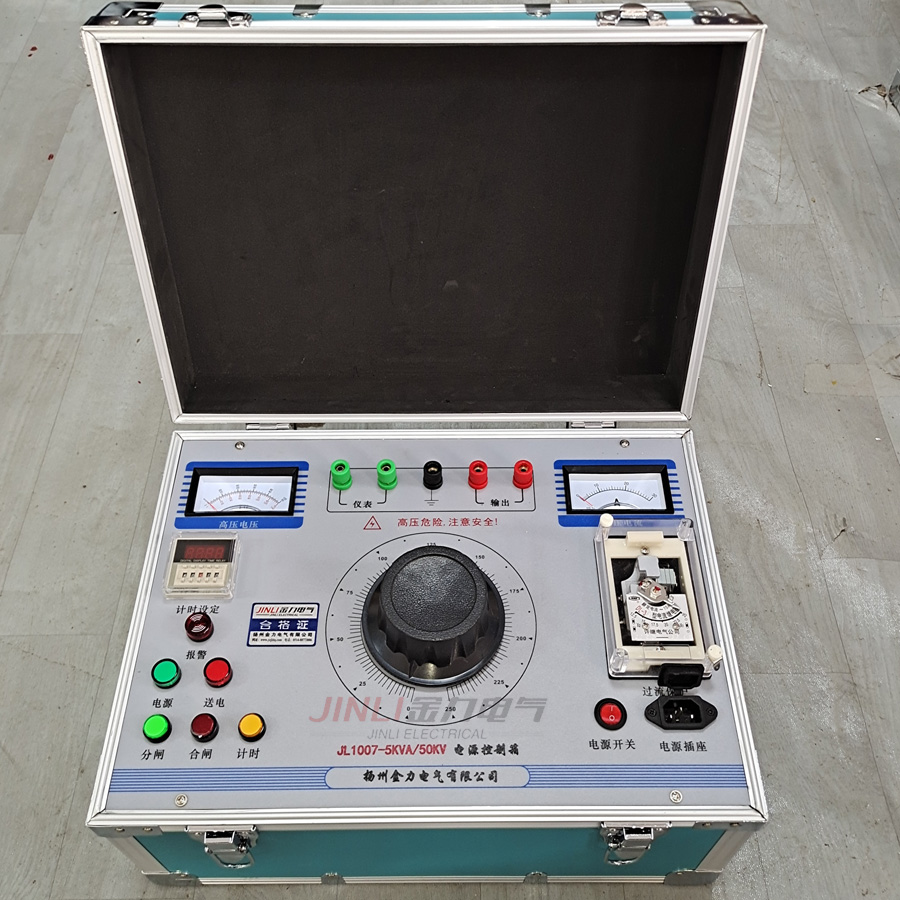

試驗變壓器操作控制箱                                          1臺(選配)

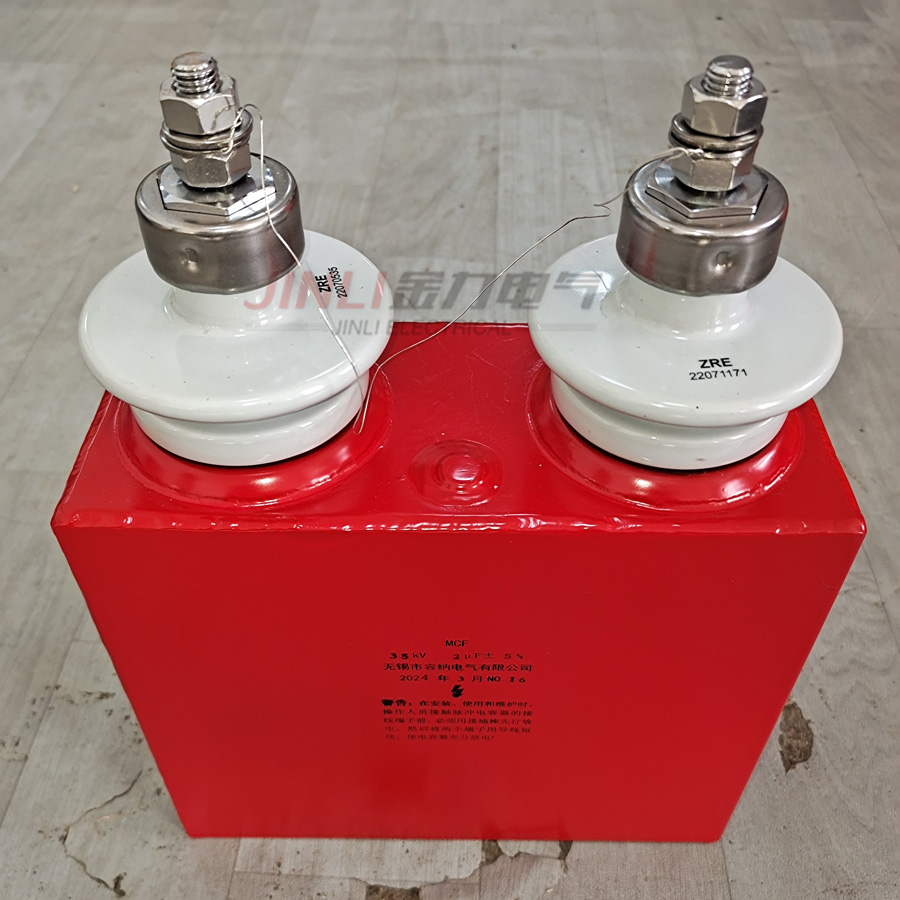

◆ 2微法 /30KV以上脈沖電容                                    1臺

◆ 高壓放電棒                                                              1根
