串聯諧振試驗原理和接線方法

來源:揚州金力電氣   添加時間:2024-01-29 09:54:00   瀏覽次數:768

串聯諧振試驗原理和接線方法

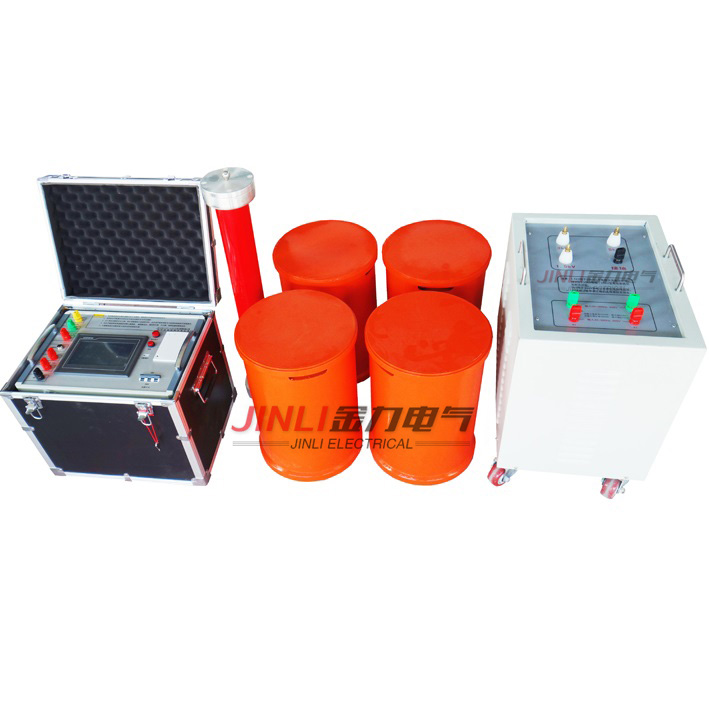

串聯諧振是針對大容量,高電壓等級的交流耐壓試驗,串聯諧振的應用比較典型的就是電力電纜,GIS組合器等等,然后,影響串聯諧振容量的是試品的電容量,試品電容量越大,串聯諧振輸出的容量就越大,隨著電力系統的發展,如火力發電機組,單機容量已超過1000MW,水力發電機組,單機zui大容量已達800MW,這些設備的交流工頻耐壓試驗,如果用傳統的試驗設備(即工頻試驗變壓器),很難完成電纜的交流耐壓試驗,串聯諧振試驗裝置為了補缺,采用串聯組合的靈活配置方式,克服電源,容量、體積等諸多因數的交流耐壓試驗設計制造。

串聯諧振接試驗原理

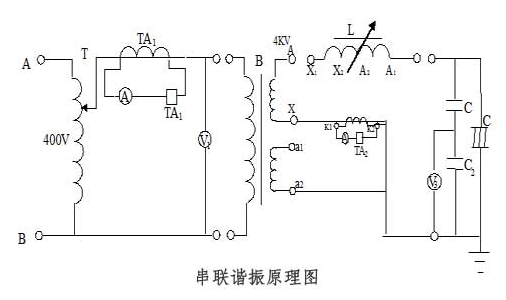

串聯諧振試驗原理是要有被試品C共同組成,形成一個由R 電阻 、L電感和C電容所組成的電路中,我們先看原理圖:


圖中,L是串聯諧振的電感部分,也就是由串聯諧振裝置中電抗器組成的部分,C為電容部分,指的是試品電容,需要注意的是,電抗器如何去配置,是依據電容量為參考基準。

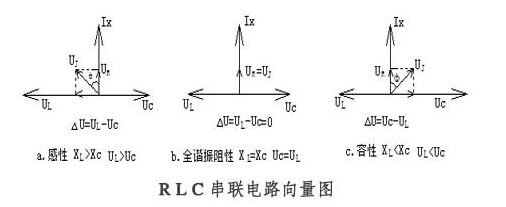

上圖是串聯諧振試驗裝置在不同負荷下所呈現的狀態,從串聯電路向量圖中我們可以分析到容性與感性的成分,有助于我們更好的分析數據,上圖,我們不會體現在串聯諧振裝置可視畫面中,我們所提供的是計算后的結果,您只需按照要求配置即可。

串聯諧振接線方法

接線方法我在前面的文章中已經和分享過,點擊變頻串聯諧振接線圖 ,這次我分享一下,串聯諧振在接線時的基本流程: ①按照要求接好測試線,并充分檢查接地是否良好, ②啟動串聯諧振試驗電源,設置參數,選擇自動操作,通過觀測屏幕數據的變化,面板的緊急按鈕隨時起作用,③ 試驗結束后,串聯諧振裝置自動降壓,停機。

需要注意的是, 全程做好AQ防護,試驗后,建議充分的放電。
