如何使用跨步電壓法定位電纜故障點

來源:揚州金力電氣   添加時間:2024-07-19 09:07:03   瀏覽次數:588

如何使用跨步電壓法定位電纜故障點

1.將所有用電設備脫離被測電纜,保證被測電纜無任何連接;

2.將發射機的紅色接線柱接到被測電纜上,黑色接線柱通過接地針接到大地;

3.打開發射機的開關,扭向檔位2,調整電壓,發射脈沖信號;

4.將定位支架接到定點儀的四芯航插端口上,在液晶屏選擇“跨步菜單”;

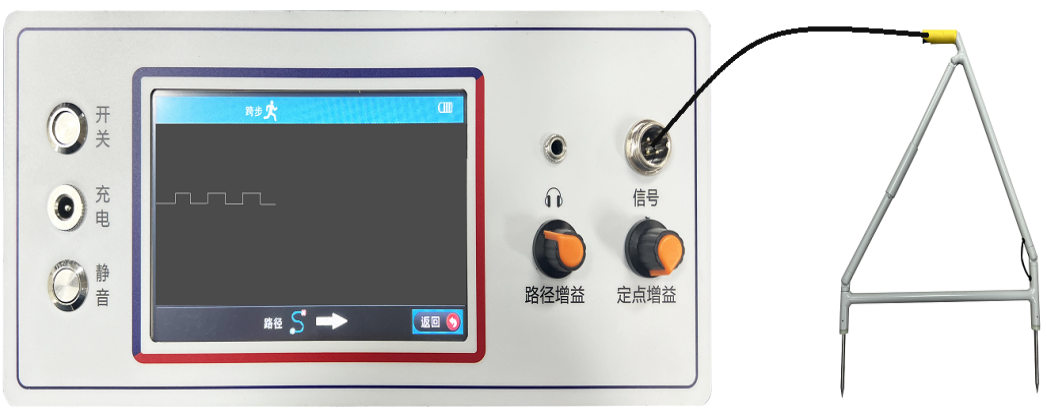

5.然后背上接收機,手持定位探測架,定位探測架的綠色標記向前,沿著線纜路由向前走,走幾米把定位探測架在線纜路由的地面上插入一次,如果土壤比較干燥或在水泥地面,可適當地在插針點澆上些水,兩根定位探測架的連線應與被測電纜平行,觀察接收機的液晶屏上的顯示,如下圖:


6.如果出現矩形波,則說明已到故障點附近,這時應該繼續沿電纜方向向前走,每1米插一次定位探測架,越是靠近故障點,波形顯示更明顯,波形更大。如果沒有波形出現,則沒有到故障點附近,每隔3左右插一次定位探測架。探測故障點時,探測架要保持同一個方向進行探測,如果探測架前后轉換,矩形波就會上下變換。

7.如果同時出現朝上和朝下的矩形波,朝上和朝下矩形波轉換之間,正是故障點位置,如下圖:
