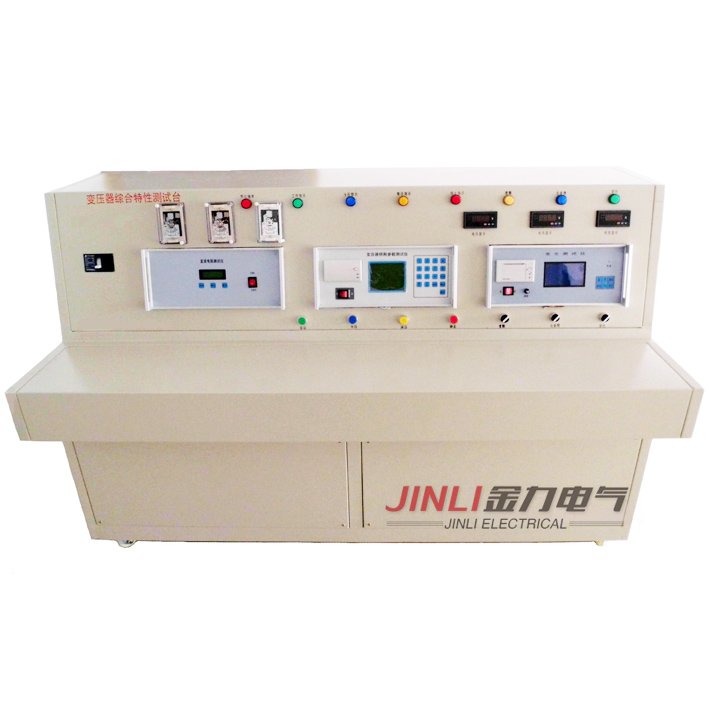

JLCST變壓器綜合測試臺AQ使用手冊
一. 使用條件
本設備應在下列條件使用:
1. 安裝高度不超過海拔1000米。
2. 周圍介質溫度不高于 +40 ℃,不低于 –5 ℃。
3. 空氣相對濕度不高于85%。
4. 沒有導電塵埃與破壞金屬及絕緣的腐蝕性氣體場所。
5. 沒有爆炸危險的場所。
6. 沒有振動且垂直傾斜不超過5o的場所。
二. 檢查接線板上的接線是否正確,接線柱的連線之間及連線與地之間是否有短路現象(即由測試臺到被試品的連線的相與相之間是否有短路現象)。
三. 合上空氣開關,“電源指示”燈亮,若不亮,應停電檢查是指示燈壞了還是原熔絲損壞(注:熔絲要適當,絕不允許用非保險絲代替)。檢查正相序指示燈亮,若不亮則更換電源進線相序,此時二次回路電源接通,若調壓器不在零位,則自動回零。調壓器回零后,即可按以下順序進行試驗:1.直流電阻試驗;2.變比組別試驗;3.空載試驗短路試驗;4.耐壓試驗。(注:高壓試驗變壓器另配。)
四. 做試驗前請詳細閱讀直流電阻測試儀說明書、全自動變比組別測試儀及變壓器空載短路測試儀說明書。
五. 試驗方法
A. 直流電阻測試,
打開變壓器直流電阻測試儀的電源開關,即可進行直阻測試。
B. 變比組別試驗:正確接線:即板后接線柱所標高低壓側與被試變高低壓側必須一致,且相序一致.
1. 打開全自動變比組別測試儀的電源開關,即可進行變比試驗。
2. 詳細閱讀變比全自動測試儀的使用說明書,熟悉程序后方可操作,否則可能造成設備損壞人身AQ事故。
3. 試驗完畢,關閉電源,變比組別試驗結束。
C. 空載短路試驗:旋動“空負載/耐壓”旋鈕, 空負載信號燈亮。
空載試驗:
1. 分別接好被試變壓器對應的低壓側(a、b、c),高壓側開路,注意相序不能有誤。
2. 按照被試變壓器的容量設置好各屏幕的數據。
注:根據被試變壓器低壓側額定電源選定不接CT和外接CT 檔位。外接CT比為30/1。
3. 按“啟動”按鈕,啟動指示燈亮,此時按“升壓”按鈕。相對應的指示燈亮,調壓器開始升壓,當跟隨電壓顯示為被試變壓器的低壓側額定電壓時,即停止升壓。記好數據后按“降壓”按鈕,降壓指示燈亮,使調壓器回零,回零燈亮。然后旋轉“空載短路/耐壓試驗”旋鈕至停位方可更換連線。
短路試驗
1. 分別接好被試變壓器所對應的高壓側(A、B、C)。將被試變壓器低壓側短路,高壓加壓。
2。  CT檔位選擇是根據被試變壓器高壓側的額定電流來選擇,方法與空載試驗一樣。
3. 升壓過程中監視的是三相電流,一旦三相電流分別等于高壓側的額定電流應立即停止升壓,鎖定、打印與空載試驗一樣, 旋轉“降壓”按鈕,使調壓器回零 ,再旋轉“空載短路/耐壓試驗”旋鈕至停止位置,拆除連線。
D. 耐壓試驗: 旋動“空負載/耐壓”旋鈕至耐壓位置,耐壓信號燈亮。
1. 測試臺試驗變壓器為內置式。試驗變壓器的高壓尾應有可靠接地。
2. 將試驗變壓器高壓輸出端接至被試變壓器高壓端(A、B、C),調節耐壓過流保護至適當大小,非試驗人員撤離被試變。
3. 可根據用戶需要,旋轉點動/連動按鈕,按 “合閘”按鈕,合閘燈亮,試驗回路接通,按“升壓”按鈕,升壓指示亮,升壓過程中密切注視被試品,耐壓輸出電流和調壓輸出電壓。耐壓儀表電壓升至規定值時停止升壓,打開時間繼電器,若正常,計時60秒后蜂鳴器閃鳴,試驗變壓器自動開始降壓,降壓指示燈亮。降壓完畢回零燈亮,試驗結束。
a.升壓時應從零均勻升壓至規定值。
b.“耐壓過流保護”調節應適當(一般應規定為試驗變壓器額定電流的1.3—1.5倍)。
c. 進行耐壓試驗時,被試變壓器的高壓(A、B、C)應短接,低壓(a、b、c)與中性點(O)短接并可靠接地。
六. 供貨成套性
1.JLCST變壓器綜合測試臺                              一套
2、JL3007直流電阻測試儀                               一套
3.JL3010全自動變比測試儀                             一套
4.JL3012變壓器損耗參數測試儀                         一套
5.配線                                               一套
6.產品說明書                                         一套
7.產品合格證                                         一份
