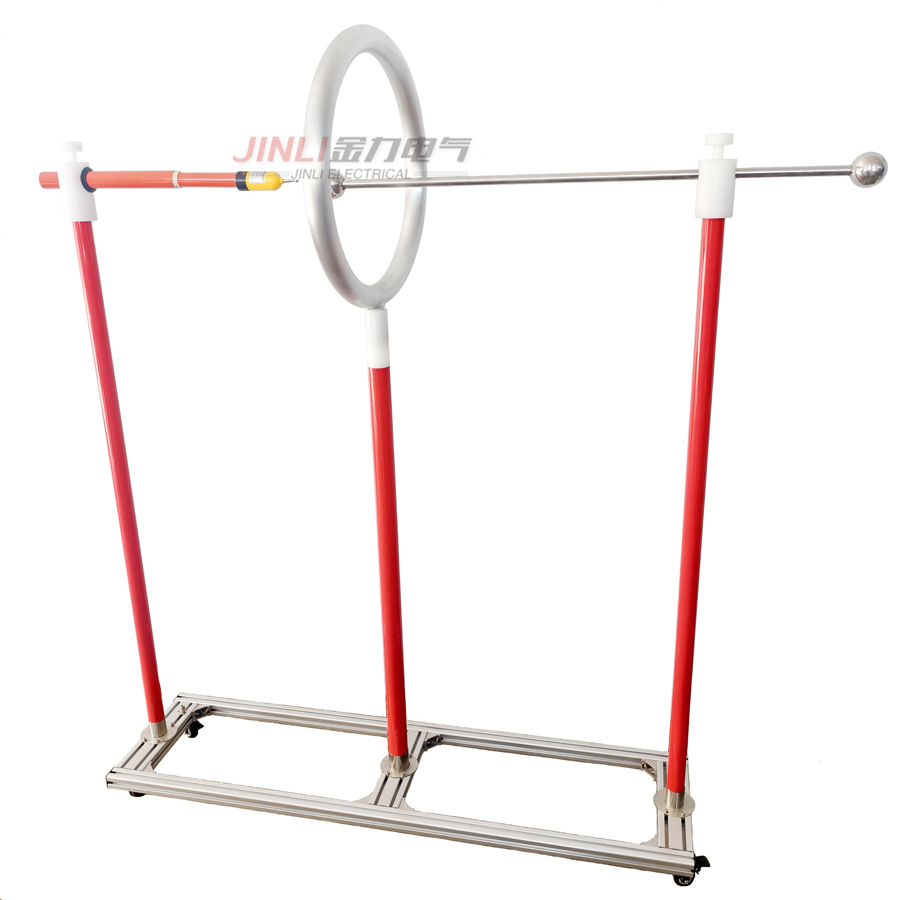

JL1112 驗電器支架測試裝置

添加時間:2025-03-04 10:58:49   瀏覽次數:201

產品簡介:

  JL1112 驗電器支架測試裝置,是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施。圖二、三的要求進行設計、研制、開發形成產品,有利于驗電器功能準確檢驗,便于試驗人員操作。

  JL1112 驗電器支架測試裝置:分別適用于10KV及35KV。66KV、110KV、220KV、330KV。只需將圖一,H1,H2,H3及表一和圖二,H1,H2,H3和表二按規定調到適當位置。

KV

電極

間隔

距離

mm

H1

mm

環直徑

mm

球直徑

mm

1035

100

430

>1500

550

60

66—110

220—330

650

850

>2500

1050

100


表一   帶接觸電極延長段的驗電器





 圖一   帶接觸電極延長段的驗電器


KV

電極

間隔

距離

mm

H1

mm

環直徑

mm

球直徑

mm

1035

300

>1500

550

60

66—110

220—330

1000

>2500

1050

100



表二   不帶接觸電極延長段的驗電器




圖二   不帶接觸電極延長段的驗電器



  若需要檢測500KV及以上電壓驗電器功能,可根據用戶要求另行設計訂制。

  使用說明(見裝置圖一,H1,H2,H3和裝置圖二,H1,H2,H3)

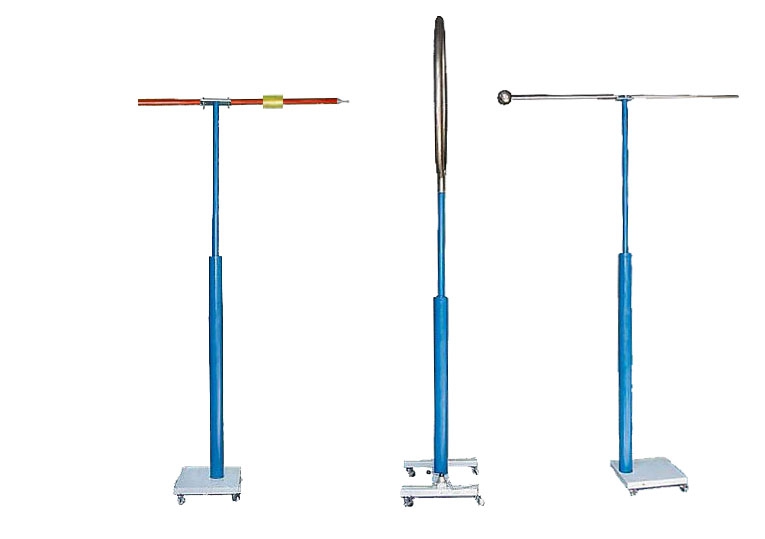

產品結構:


  H1為三節可伸縮絕緣管,每節約950mm長,收縮約950mm長,并在頂部裝有550mm金屬環。若用于10KV,35KV伸出兩節即可(見表一,二規定)高于1500mm,并在頂部裝有1050mm金屬環。若用于66—110KV,220—330KV伸出三節即可(見表一,二規定)高于2500mm。

  H2為多節伸縮絕緣管,頂部分別(可換)直徑?60mm、100mm金屬球,在分別用于10KV,35KV及66—110KV,220—330KV(見表一,二規定)。

  H3為多節伸縮絕緣管,支撐驗電器板,調節與H2相應高度。
