JL1006系列變電站電氣設備交流耐壓諧振裝置

添加時間:2022-03-21 14:39:41   瀏覽次數:2471

產品簡介:

JL1006系列變電站電氣設備交流耐壓諧振裝置,該系列耐壓裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

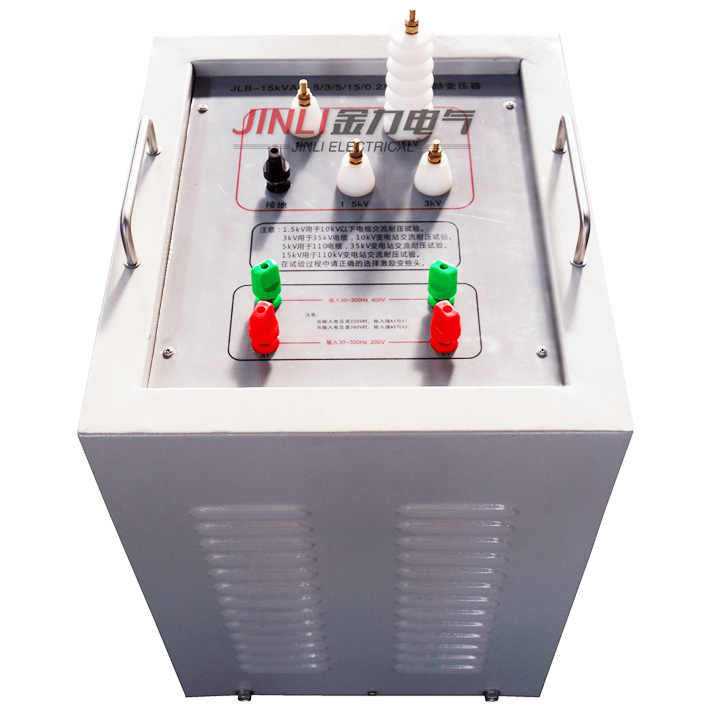

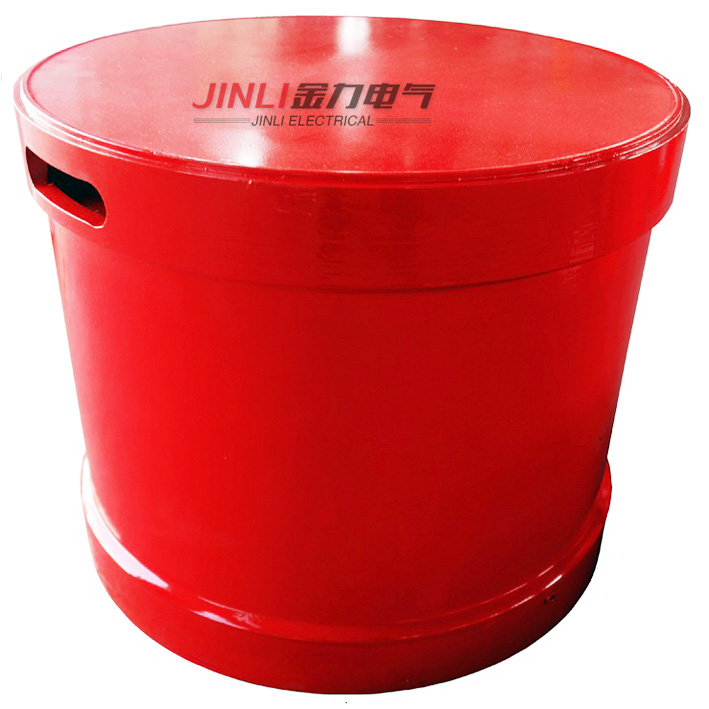

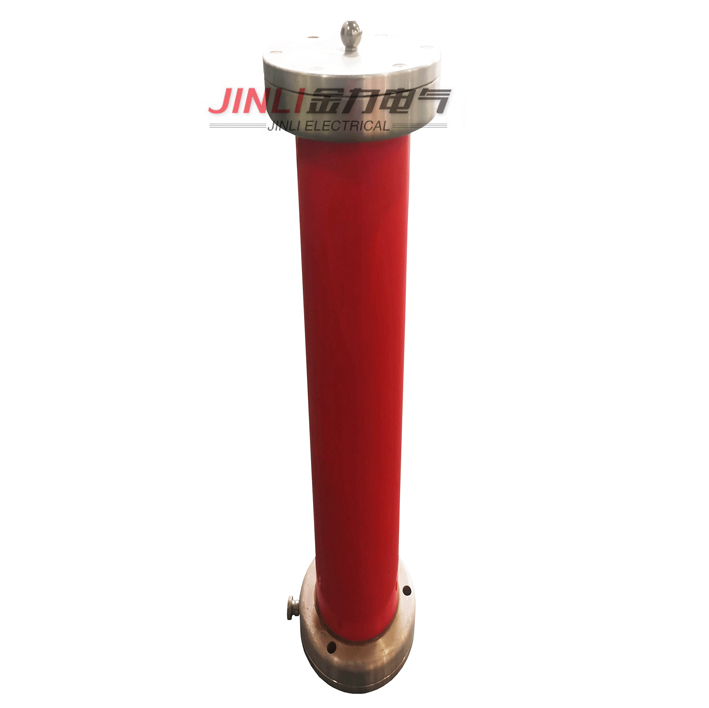

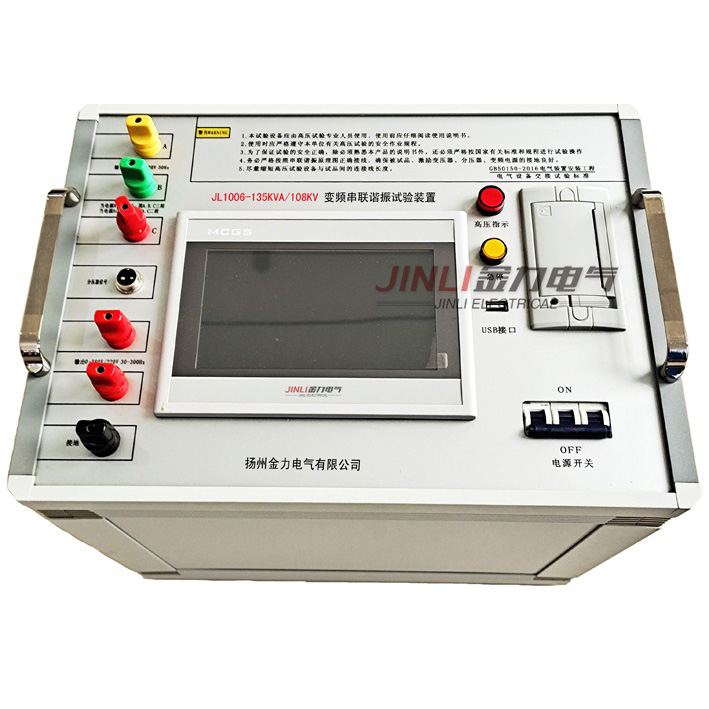

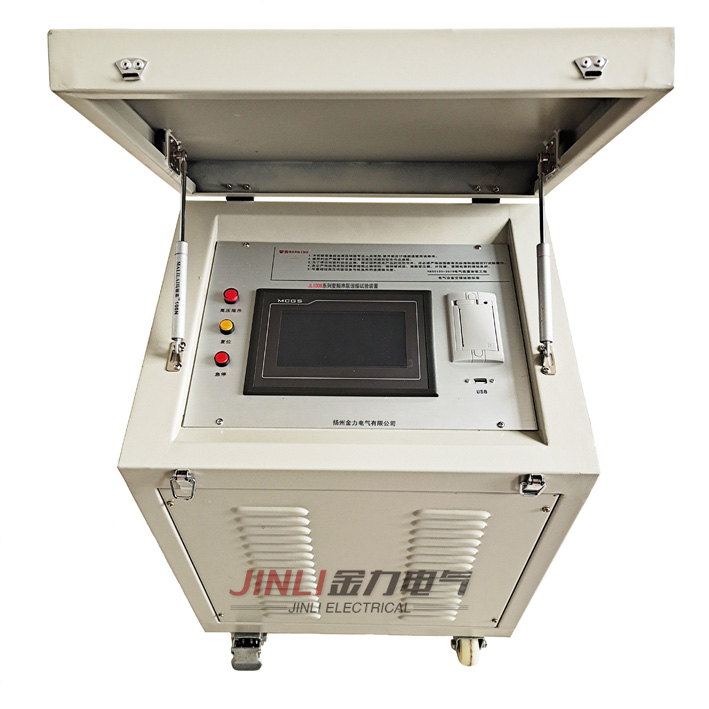

變電站設備交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口的SPWM數字式波形發生芯片,頻率分辨率為16位,在20~300Hz時頻率細度可達0.1Hz,同時采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,確保儀器穩定和AQ。

產品別稱:

交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、變頻串聯諧振試驗裝置、電纜交流耐壓諧振試驗裝置、串聯諧振試驗設備.

產品特性:

◆ 該系列裝置與國內同類產品相比,具有多種關鍵優勢:

◆ 同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升小;采用干式環氧澆注,機械強度高,電氣絕緣性能好,美觀可靠。

◆ 變頻控制源容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;采用220V或380V單相電源,方便現場取電。

◆ 配置靈活。可選配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高。

產品參數:

◆ 額定輸出電壓:0~500KV(AC有效值)及其以下

◆ 輸出頻率:20~300Hz

◆ 諧振電壓波形:純正弦波,波形畸變率<1.0%

◆ zui大試驗容量:1000KVA及其以下

◆ 工作制:滿功率輸出下,一次連續工作時間15min

◆ 品質因數:30~90

◆ 頻率調節靈敏度:0.1Hz,不穩定度<0.05%

◆ 工作電源:380/220V±15%/50Hz±5%

◆ 系列產品配置及適用范圍:

產品型號名稱

變頻源

電抗器

激勵變壓器

分壓器

適用范圍

JL1006-75/75

6kW

25kV/1A三臺(干式)

6kVA(干式)

80kV

1000kVA及以下10kV電力變。

10kV開關、母線、PT、CT等。

10kV(300mm2)電纜≤1.5km

JL1006-135/108

6kW

27kV/1.25A四臺(干式)

6kVA(干式)

110kV

31500kVA及以下35kV電力變。

35kV開關、母線、PT、CT等。

10kV(300mm2)電纜≤3km。

35kV (300mm2)電纜≤1km

JL1006-200/200

10kW

50kV/1A四臺(干式)

10kVA(干式)

200kV

50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。

35kV(300mm2)電纜≤1.0km。

10kV (300mm2)電纜≤2.0km

JL1006-270/270

15kW

45kV/1A六臺(干式)

15kVA(干式)

300kV

50000kVA及以下110kV電力變。110kVGIS、PT、CT等。

35kV(300mm2)電纜≤1.2km。

10kV (300mm2)電纜≤3.0km

JL1006-800/400

30kW

50kV/2A八臺(干式);

100kV/2A四臺(油浸式)

30kVA(干式);

30kVA(油浸式)

400kV

80000kVA及以下220kV電力變。

50000kVA及以下110kV電力變。

110kV/220kVGIS、PT、CT等。

35kV(300mm2)電纜≤2.0km。

110kV (300mm2)電纜≤0.7km

JL1006-1600/800

60kW

200kV/2A四臺(油浸式)

60kVA(干式)

800kV

80000kVA及以下220kV電力變。

50000kVA及以下

110kV電力變。500kVGIS、PT、CT等。

220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。

220kV (400mm2)電纜≤1.0km
