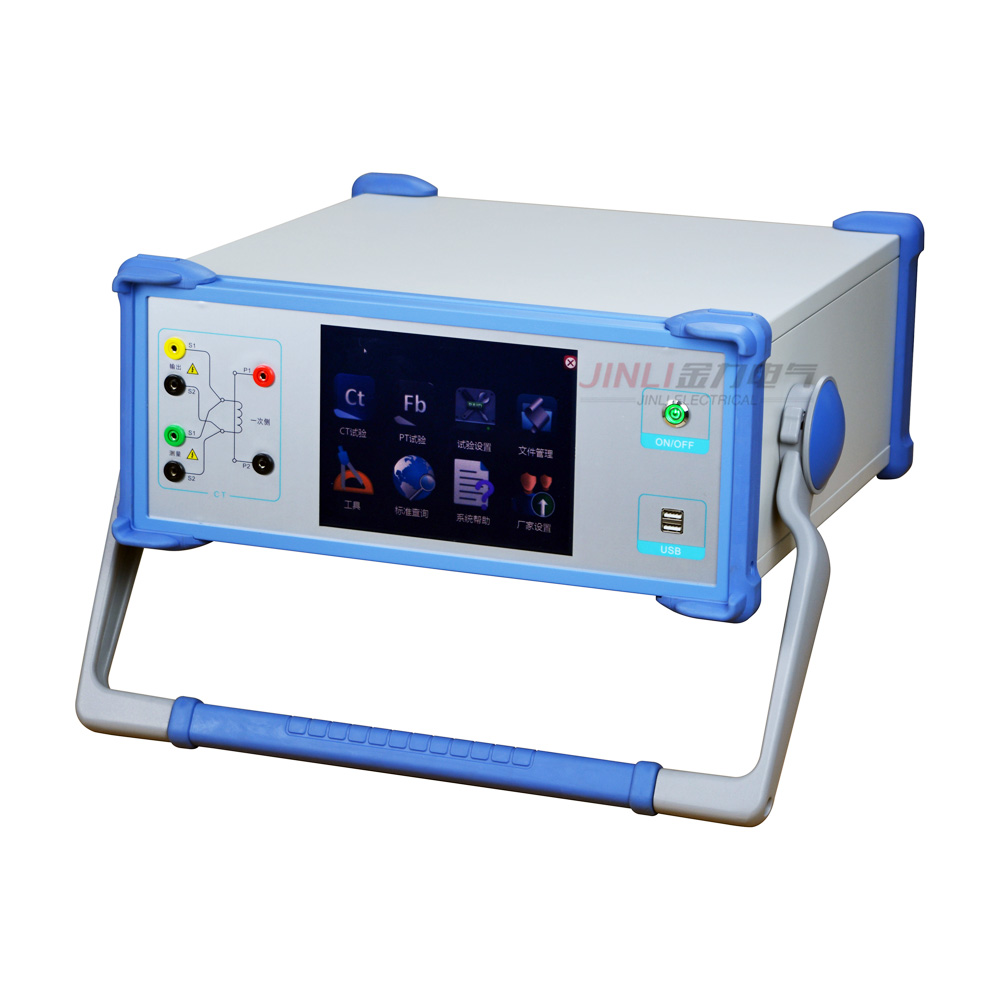

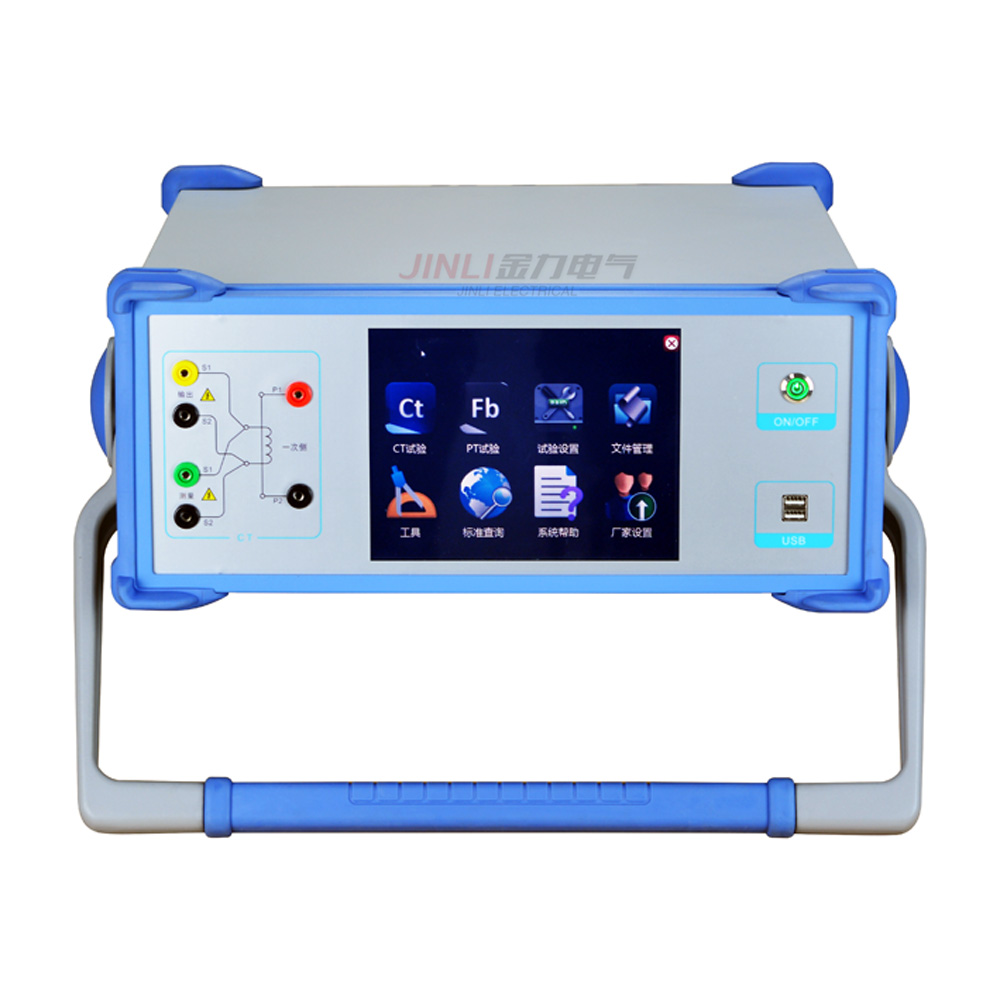

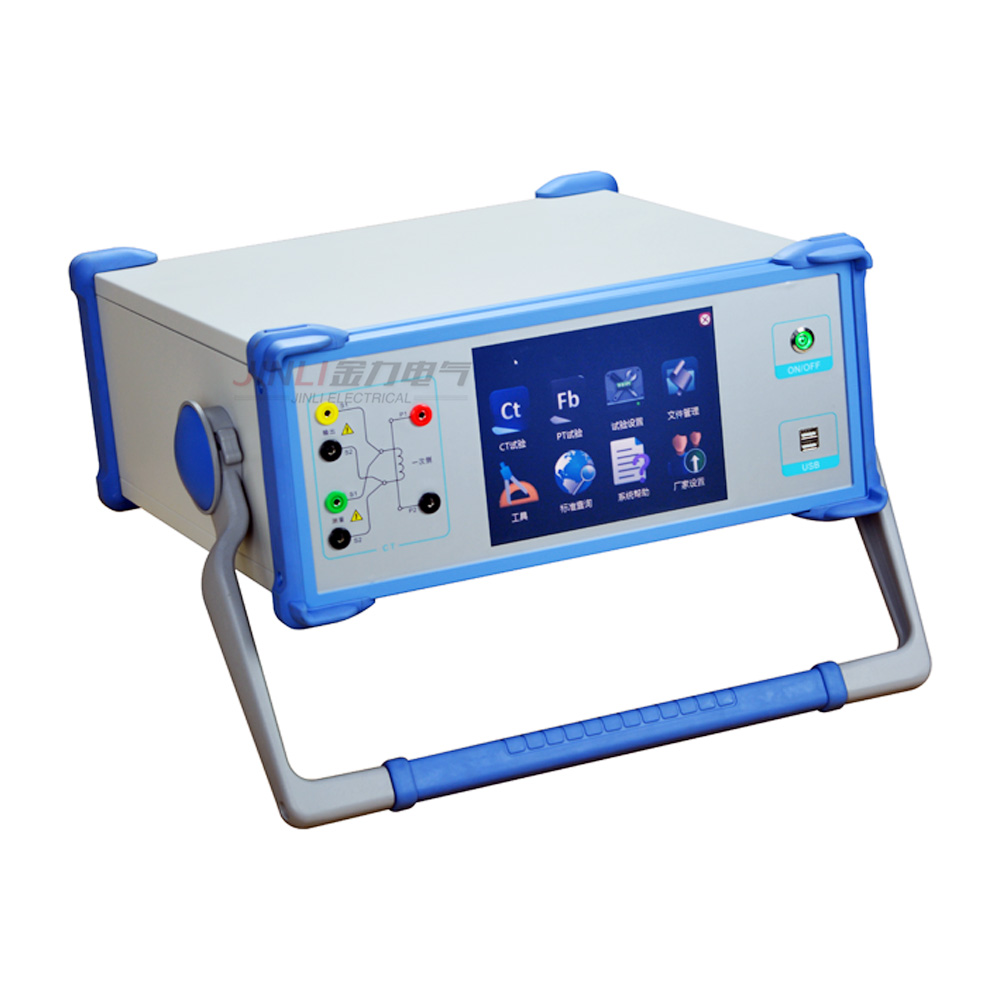

CTP-1000E變頻式互感器綜合測試儀(觸摸屏款)

添加時間:2023-11-13 09:26:47   瀏覽次數:2006

產品簡介:

CTP-1000E變頻式互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于較高水平,是電力行業用于互感器的專業測試儀器。

產品特性:

◆ 功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
◆
CTP-1000E變頻式互感器綜合測試儀現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作。
◆ 可精確測量變比差與角差,比差允許誤差±0.05%,角差允許誤差±2min,能夠進行0.2S級電流互感器的測量,變比測量范圍為1~40000。
◆ 選配我司的升流器后,可輸出180A的電流,方便現場通流測試。
◆ 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出僅180V的交流電壓和12Arms(36A峰值)的交流電流,卻能應對拐點高達60KV的CT測試。
◆ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
◆ 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
◆ 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
◆ 全中文動態圖形界面,無需參考說明書即可完成接線、設置參數:動態顯示參數設置,根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖,根據當前所選試驗項目,顯示對應的接線圖。
◆ 8.4寸真彩LCD液晶觸摸屏,全中文彩色圖形界面以及全觸摸輸入控制方便人機交互。
◆ CTP-1000E便攜式互感器分析儀自帶雙USB2.0接口,可以同時接入鍵盤和鼠標操作儀器。
◆ 測試結果可用U盤導出word格式報表,程序可用U盤升級,方便快捷。
◆ 裝置內置大容量固態硬盤,可存儲數萬組測試數據,掉電不丟失。
◆ 配有后臺分析軟件,方便測試報告的保存、轉換、分析,可以用于試驗數據的對比、判斷與評估。

產品參數:


CTP-1000E變頻式互感器綜合測試儀(觸摸屏款)

測試用途

CT, PT

輸出

0~180Vrms,12Arms,36A(峰值)

電壓測量精度

±0.1%

CT變比測量

范圍

1~40000

精度

±0.05%

PT變比測量

范圍

1~40000

精度

±0.05%

相位測量

精度

±2min

分辨率

0.5min

二次繞組電阻測量

范圍

0~300Ω

精度

0.2%±2mΩ

交流負載測量

范圍

0~1000VA

精度

0.2%±0.02VA

輸入電源電壓

AC220V±10%,50Hz

工作環境

溫度:-10οC~50οC,  濕度:≤90%

尺寸、重量

尺寸400 mm×320 mm×203mm      重量<10kg<>

CTP-1000E便攜式互感器分析儀 升流器(選配)

測試用途

通流測試

輸入

0~110VAC

電流輸出

0~180A 精度<0.2%<>

工作環境

溫度:-10οC~50οC,  濕度:≤90%

尺寸、重量

尺寸270 mm×160 mm×160mm      重量<6kg<>
