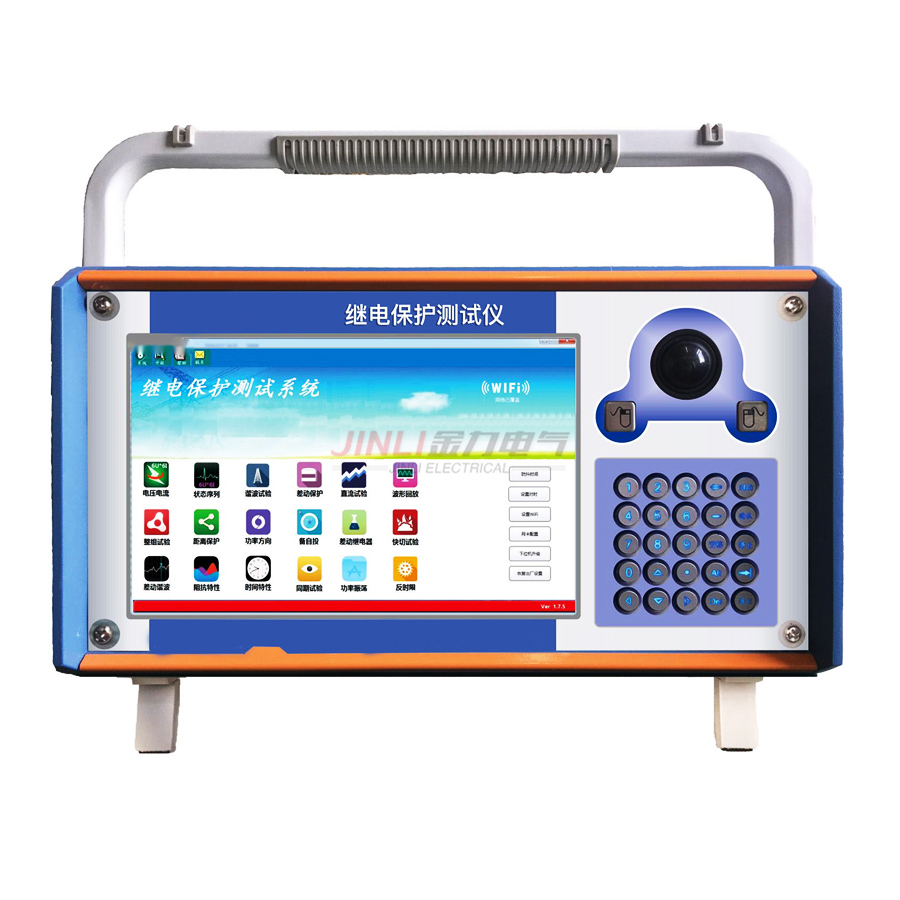

JL5003B微機繼電保護測試系統

添加時間:2022-01-18 18:51:53   瀏覽次數:2128

產品簡介:


  JL5003B微機繼電保護測試系統是一款純模擬量輸出,便攜式綜合性繼保儀。在保證高精度可控輸出的基礎上,zui大程度減小體積,減輕重量。配置測試系統全部測試模塊,適用于發變組保護、線路保護、鐵路差動保護等在內的多種繼電保護專業項目的快速調試。


產品特性:


  ◆  標準4相電壓電流完整同時輸出,且幅值、相位、頻率完全獨立調節

  ◆  閉環回采錄波監視  對本機電壓電流輸出波形進行回采、監視和錄波,可直觀方便地監視和觀察輸出波形失真情況,錄波時間由硬盤容量大小決定,并可在故障再現中重放錄波文件。

  ◆  雙操作方式  除了單機操作外,裝置還可以外接臺式機或筆記本電腦進行操作,兩種方式功能完全一致,真正完整的雙操作模式。

  ◆  高性能主控制器  輸出部分采用超高速DSP+FPGA控制,實時信號處理能力極強,傳輸頻帶寬,每周輸出2400點高精密波形,18位DA轉換器。輸出波形精度極高,失真小,線性好。

  ◆  高速大容量工控機,10.4”超大屏幕  內置嵌入式Windows XPE操作系統,軟件系統高度穩定,電子硬盤容量大,任意開關機,絕無系統損壞。裝置自帶10.4”超大屏幕,顯示容量和字體大,效果佳。

  ◆  模塊式組合部件結構  采用軍工技術,實現多級絕緣隔離和等電位靜電屏蔽防護,大量采用精密元器件,并進行了專業化的結構設計。裝置可靠性高,EMC性能jijia,且體積小、重量輕、功能全、攜帶方便。

  ◆  新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,小信號精度極高,波形精致平滑,性能ZY。不會對試驗現場產生中高頻干擾,而且保證了從大電流到微小電流全程都波形平滑、精度優良。

  ◆  功能強大  可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。

  ◆  備自投測試及快切功能 8路開入4對開出,可測試各種備自投和快切裝置。測試界面設計美觀,可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

  ◆  接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入輸出接點可根據用戶需要擴展。

  ◆  獨立可調直流電源  設有一路大功率110V 或 220VZY直流電源輸出。

  ◆  接口完整  裝置面板上有自帶鍵盤和鼠標,單機能進行完整操作。裝置帶有USB口和網口,可與PC機通信進行操作,可外接打印機、鍵盤、鼠標、U盤等。

  ◆  內置GPS  裝置自帶GPS接口,可實現雙機同步測試,可進行光纖縱聯差動保護試驗。

  ◆  完善的自我保護功能  散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。

  ◆  輕小型高集成單機和一體化結構  屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。體積小,重量輕,具有很高的性能價格比。



功能與用途:


  JL5003B微機繼電保護測試系統、除可對各種繼電器(如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等)及微機保護進行檢定外,并可模擬單相至三相的瞬時性、YJ性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作,能自動測試及掃描各種保護定值,進行故障回放,測試備自投、快切、系統振蕩等,實時存儲測試數據,顯示矢量圖,聯機打印報告等。


環境條件:


  ◆  正常工作溫度: --5℃~45℃

  ◆  極限工作溫度: --10℃~50℃

  ◆  儲存及運輸:   0℃~40℃

  ◆  工作濕度:     20%~90%,無凝露

  ◆  工作環境:     無腐蝕性氣體

  ◆  大氣壓力:     80kPa~110kPa

  ◆  海拔:         0~3000m


產品參數:


  ◆  交流電流輸出: 3路,每路40A/450VA

  ◆  交流電壓輸出: 4路,每路120V/80VA    線電壓300V/120VA

  ◆  交流輸出精度: 0.1%(主量程范圍內)

  ◆  直流電流輸出: 3路,每路±10A/120VA,0~60A

  ◆  直流電壓輸出: 4路,每路±160V/80VA,0~350V

  ◆  直流輸出精度: 0.2%(主量程范圍內)

  ◆  相    位:     0~360°

  ◆  相位精度:     0.01°

  ◆  疊加諧波:     2~24次諧波

  ◆  輸出頻率:     0~1200Hz

  ◆  頻率精度:     0.001Hz

  ◆  開 入 量:     8路(無極性,可擴展)

  ◆  開 出 量:     4對(可擴展)

  ◆  獨立直流:     DC110V/220V,額定電流1.5A

  ◆  外形尺寸:     420×360×210mm3

  ◆  重    量:     16kg
