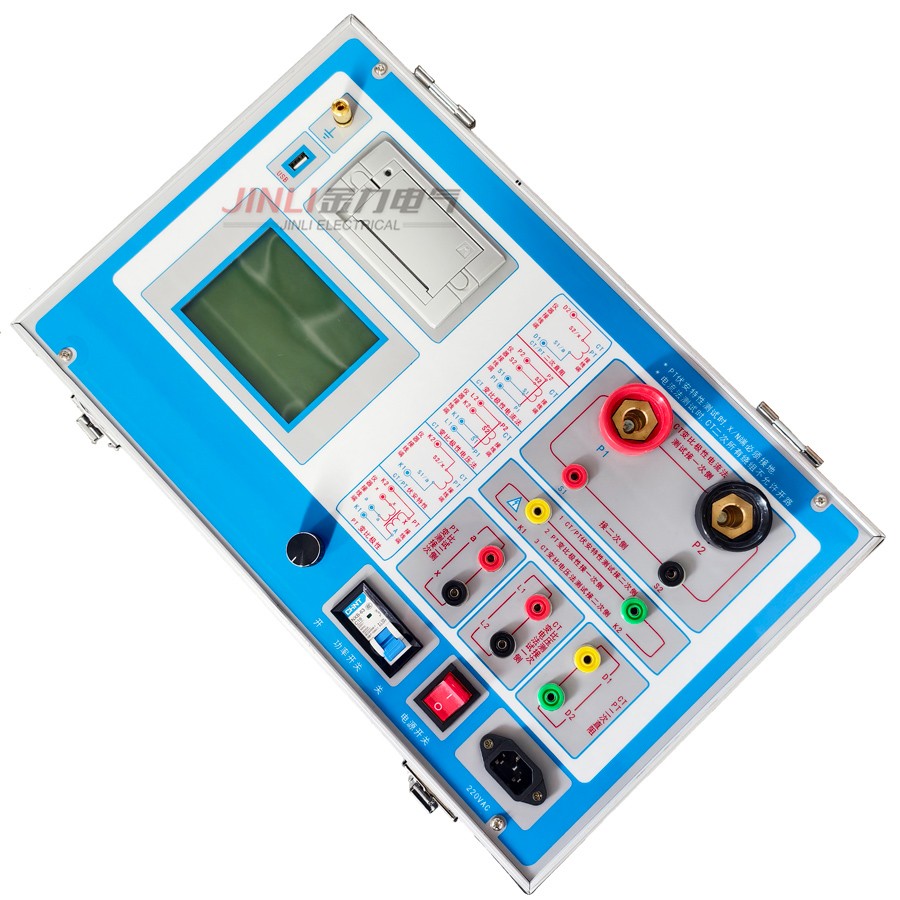

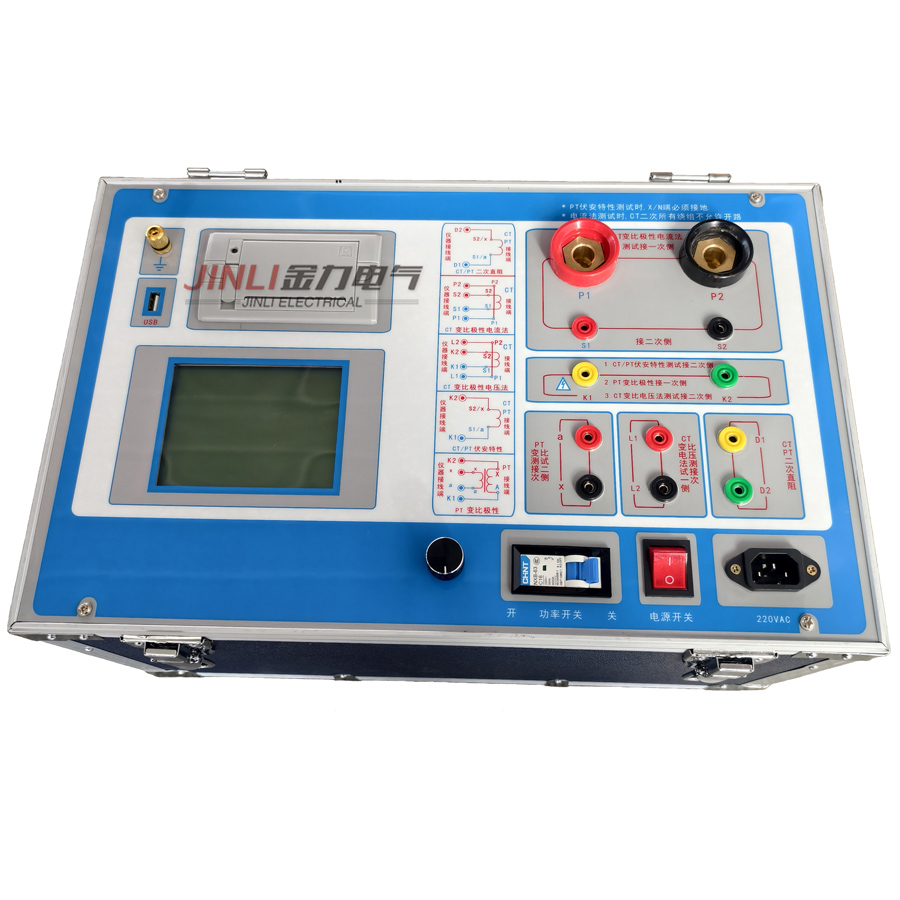

JL4002互感器特性綜合測試儀1200V/600A(全功能10KV/35KV通用)

添加時間:2025-04-11 16:17:37   瀏覽次數:2228

產品簡介:
JL4002互感器特性綜合測試儀1200V/600A(全功能10KV/35KV通用設計用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。參考標準 GB 1207-2006、GB 1208-2006;
產品特性:
◆ 支持檢測CT和PT
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備,單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器,操作簡單.
◆ 大屏幕液晶,圖形化顯示接口.
◆ 按規程自動給出CT/PT(勵磁)拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料,掉電后不丟失.
◆ 支持U盤轉存資料,可以通過標準的PC進行讀取,并生成檢測報告.
◆ 小巧輕便≤28Kg,非常利于現場測試.

產品功能:

CT(保護類、計量類)

PT

? 伏安特性(勵磁特性)曲線

? 伏安特性(勵磁特性)曲線

? 自動給出拐點值

? 自動給出拐點值

?自動給出5%和10%的誤差曲線,可測限值系數實際值(ALF

? 變比測量

? 變比測量,極性判斷

? 極性判斷

? 比差測量

?比差測量

? 相位(角差)測量

?相位(角差)測量

? 一次通流測試

? 交流耐壓測試

? 交流耐壓測試

? 二次負荷測試

? 二次負荷測試

? 二次繞組直阻測試

?二次繞組直阻測試

PT伏安電壓倍數可調(1.2—3.5)

?可測中低壓互感器,零序互感器伏安特性


?可測GIS,套管CT


?綜合測試,一次測試同時完成勵磁、變比極性


產品參數:

參數

工作電源

AC220V±10% 、50Hz

設備輸出

0~1200V 5KVA zui大設置值20A

大電流輸出

0~600A

勵磁精度

≤0.5%(0.2%*讀數+0.3%*量程)

二次繞組

電阻測量

范圍

0.1~300Ω

精度

≤1.0%(0.4%*讀數+0.6%*量程)

二次實際

負荷測量

范圍

5~500VA

精度

≤0.5%(0.2%*讀數+0.3%*量程)±0.1VA

相位測量

(角差)

精度

4min

分辨率

0.1min

CT

變比測量

范圍

≤50000A/5A(10000A/1A)

精度

≤0.5%(0.2%*讀數+0.3%*量程)

PT

變比測量

范圍

≤500KV

精度

≤0.5%(0.2%*讀數+0.3%*量程)

工作環境

溫度:-10℃~40℃,濕度:≤90%,海拔高度:≤1000m

尺寸、重量

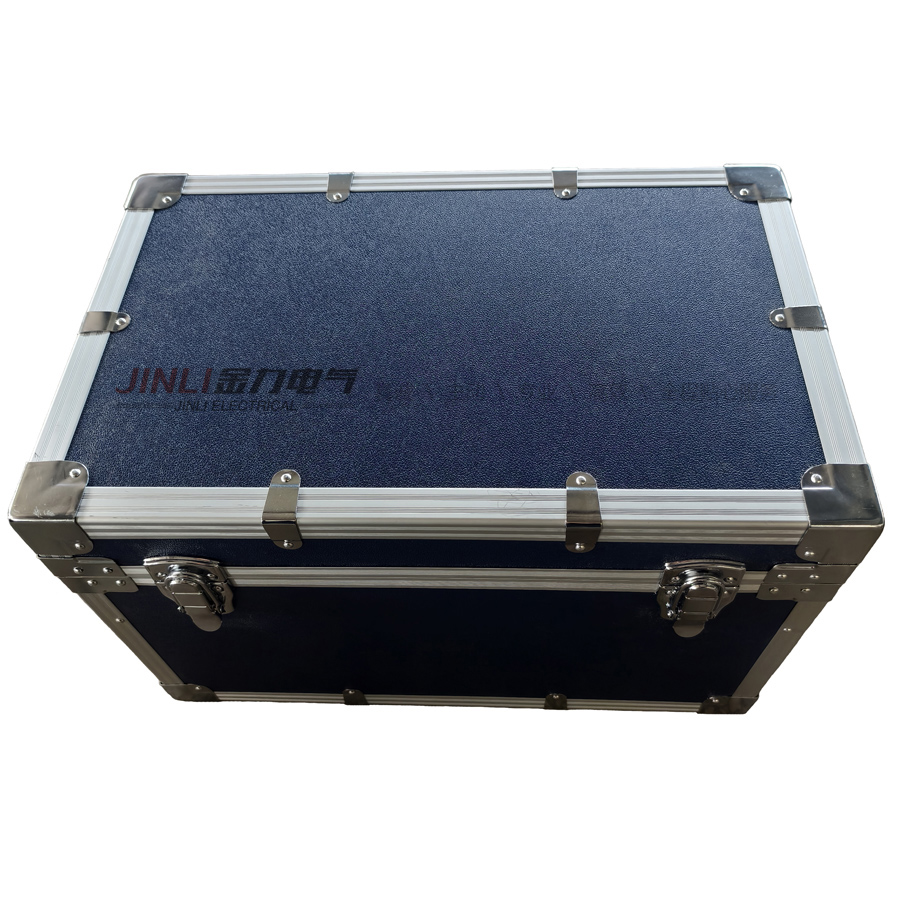

尺寸:450mm × 280mm × 340mm ,重量:≤28Kg
